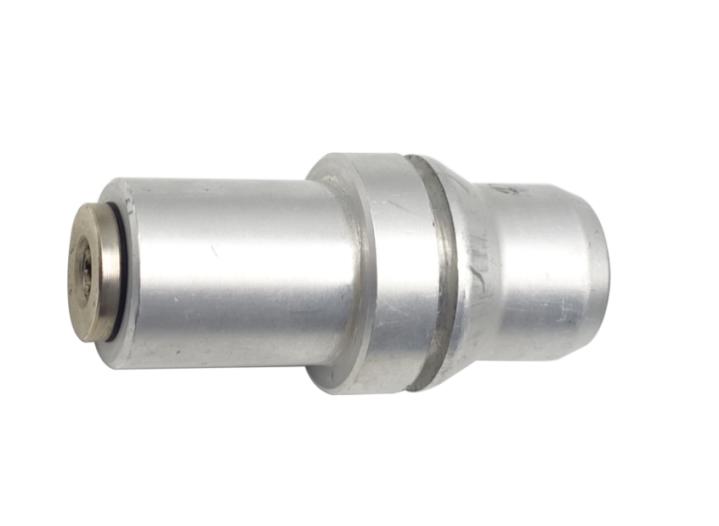

新能源汽车的电池包、电控箱、电机上都有VDA/NW接口的管，一般比较常用的有NW12/NW16，在三电的生产过程中，都是需要对电池包，电控系统，电机进行气密性测试和老化测试，在测试前需要把VDA管口快速的连接起来，VDA接口的管如下所示

在做气密性测试跟老化测试时，如何快速高效的连接？

推荐使用我们G70系列快速密封接头

G70系列快速密封接头根据VDA产品的特性，通过4片爪牙来抓取管子的凹槽，4片爪牙的中间可以错开塑料管的凸起部分，防止跟产品的凸起部分起干涉，在爪牙的前端内嵌了塑料爪牙，跟管口前端相接触部分还内嵌了塑料内衬，防止对塑料管口铝合金管口产生划痕，从而影响外观检测。

G70系列快速密封接头的特性：

1、滑套式操作

操作简单，轻轻一推即可完成对VDA管口的连接，壳体外有网纹滚花，增加手持摩擦力便于操作

2、径向密封

密封可靠，承压上限高，密封圈易于更换，便于维护。

3、316不锈钢结构

力学性能优良，坚固、耐久、能极大延长接头使用寿命。

4、L型设计

从侧面进气或者通液体测试，可以有效的减少产品的长度，避免空间有限的产品产生的干涉。

5、锁扣设计

连接上产品，转动尾端15°左右，可以把产品锁死，防止误操作带来的接头脱落。

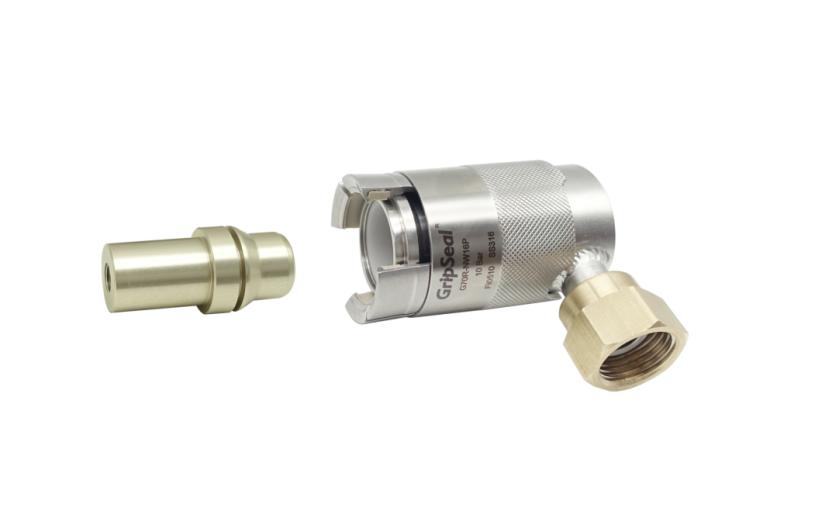

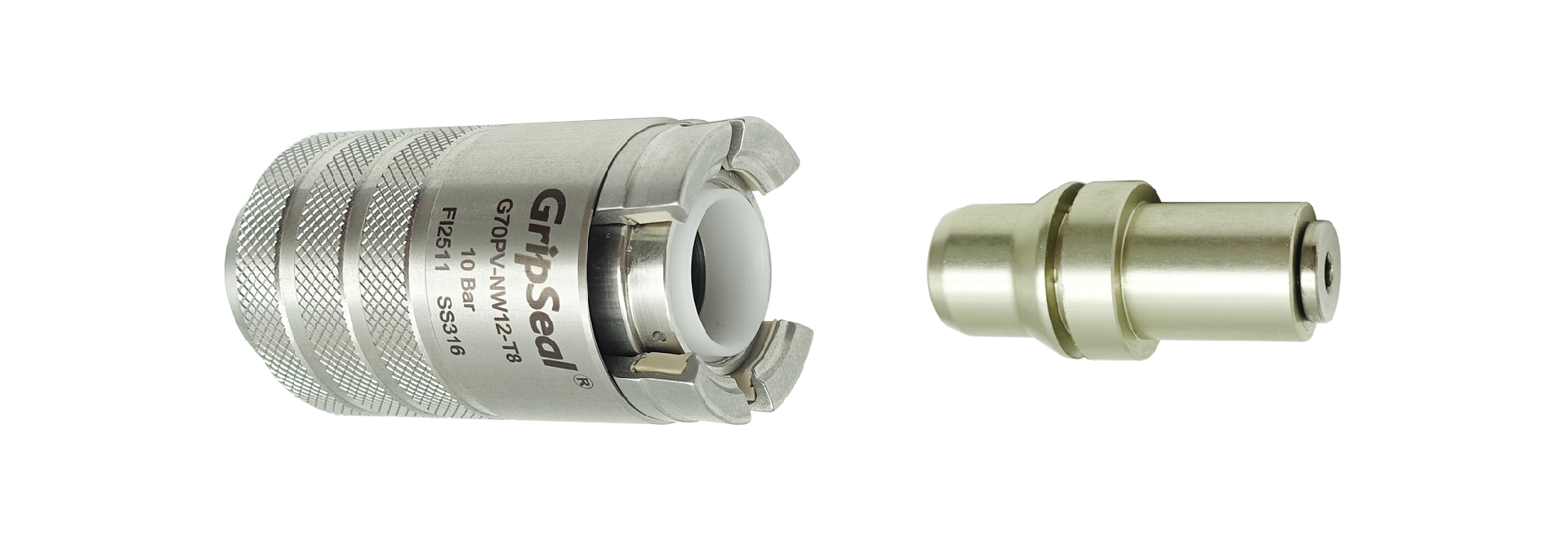

这是一款高性能的快速密封接头，相对于其他通过钢丝来卡住凹槽，钢丝容易失效脱落，采用爪牙抓取凹槽大大提高了可靠性，锁扣设计能防止接头因为误操作被拔下，塑料的内衬设计能有效的避免产品被刮花，G70R-NW12P/G70R-NW16P快速密封接头是VDA/NW液冷水嘴测试快速连接的优选方式。
