气密测试接头如何提高焊接管密封性检测效率

编辑：格雷希尔GripSeal

焊接管常用的都气焊、电阻焊、电弧焊等方式连接或封堵的管件，为了确保焊接部位的密封性，需要对其进行气密测试。用相应的气密测试接头来连接管件和检漏设备或封堵其他管口，那么气密测试接头是如何提高焊接管件气密测试的呢，我们一起来看看。

封堵型焊接管气密测试是在管件的一端进行封堵焊接，为了测试焊接部位是否符合要求，需要在管件另一端通气加压，然后进行相应的检漏设备测试或将焊接部位放入水中看气泡，来判断焊接管是否合格。

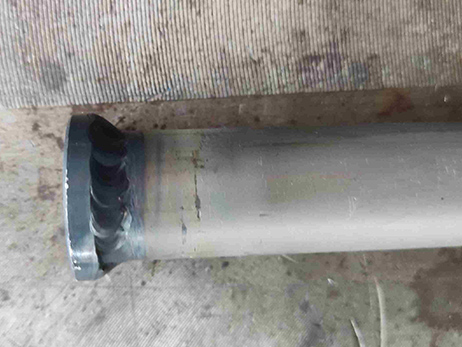

如上图，是某大型机械上用到的焊接管件，一端封堵，需要进行加压通气测试，测试压力在7Bar左右，外径22mm内径16mm，检测方法是浸水看气泡。对于此类管件，我们有多种快速密封连接方案可以提高测试效率，如格雷希尔GripSeal系列G10气动接头、G30、G35系列高压气密测试接头等。由于测试压力较大（2B以上）气动接头在用的时候需要配合自动化，而用户那边没有自动化工装匹配，所以还是选高压款气密测试接头。气动接头可以用于自动化测试或半自动化测试，据统计自动化方式比以前常用的软管加卡箍的方式能节省80%-90%的连接时间。

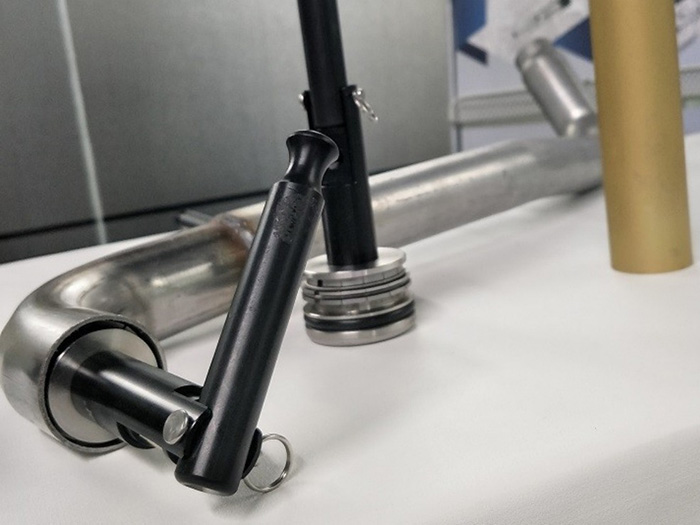

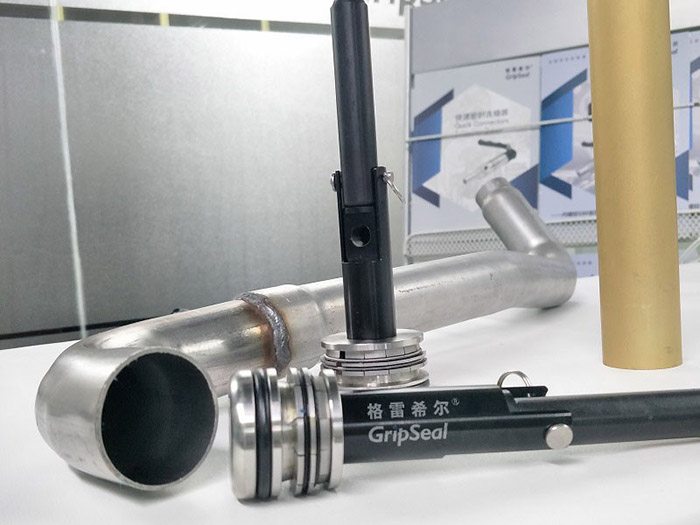

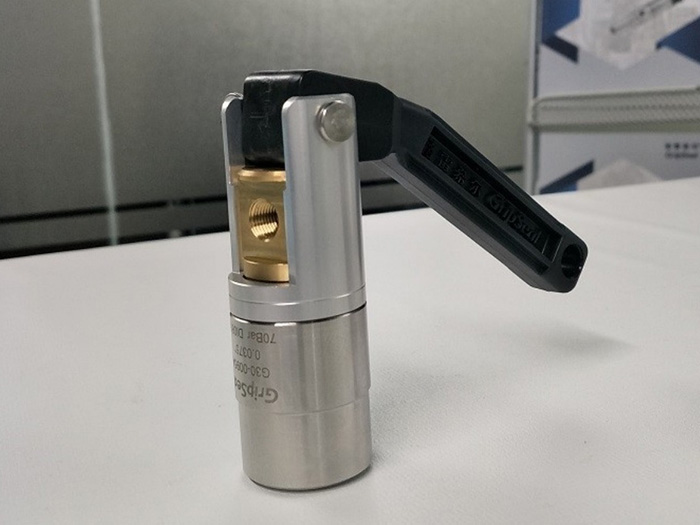

采用G30或G35系列高压气密测试接头，是手柄式操作方法，使用时先将测试气源连接在气密测试接头上固定住。测试时，将接头前端插入焊接管未焊接的一端，弯折手柄即可实现快速密封连接。在进行相应的通气加压，然后将焊接部位浸水观察气泡。快插式设计，能适用70Bar高压，相比于卡箍方式，不仅是密封连接效率提高了，测试安全性也有更大保障。

并且气密测试接头密封性能好、稳定，能符合氦检测试要求，能更大程度避免因密封连接处泄漏而造成误检。根据多个行业领域统计数据来看，使用气密测试接头方式大概能提高50%-80%的测试效率，复检测率降低95%以上。注：以上统计数据均来自用户使用情况反馈，行业领域、产品、测试要求、操作环境、操作规范等不同，数据会有一定变动。

气密测试接头顾名思义，是一种用于气密性检测时快速连接产品管口的实用性工具，提高多种产品管口密封连接的效率，确保密封连接的稳定性。提高焊接管气密测试的密封连接方案有多种，需要根据实际应用场景来选择合适的气密测试接头规格型号，详询格雷希尔GripSeal接头工作人员。
