气密测试接头标准型号

编辑：格雷希尔GripSeal

气密测试接头的全称是快速插拔式密封接头，主要用于产品密封性测试或运转测试时，封堵管口和通入测试流体的作用。气密测试接头标准型号是根据测试产品管口规格型号来确定的，我们一起来看看工业生产中有哪些管口需要密封连接，及其对应快插接头标准型号。

气密测试接头行业发展多年，不断深入工业生产车间调研考察，分析市场，大部分行业领域的管件接口已经形成一定的标准，所以对应的接头也能做到相应的标准型号。

 一、燃油管气密测试接头J2044标准

燃油及蒸汽/挥发系统的快速接头规范J2044标准2002年9月修订版，对气密测试接头的测试温度、压力、漏率要求、规格大小等都有做出标准型号。格雷希尔气密测试接头用于燃油管密封测试的标准型号为G70J系列，根据燃油管的规格大小不同设置了多个型号的接头，从直径6.3mm到28mm的标准型号都有。承压在50Bar，符合多数测试要求，更高压力要求需要非标定制。主体材料选用316不锈钢，还有带自动锁紧阀门的型号。在测试完成后，拔出接头时自动锁紧流体管，防止燃油漏出污染环境、造成浪费。

二、直管气密测试接头标准型号

直管通常是指规则的圆形管件，端面平整，内壁或外壁光洁，材质没有太多限制，不锈钢、塑钢、塑料等都可以。

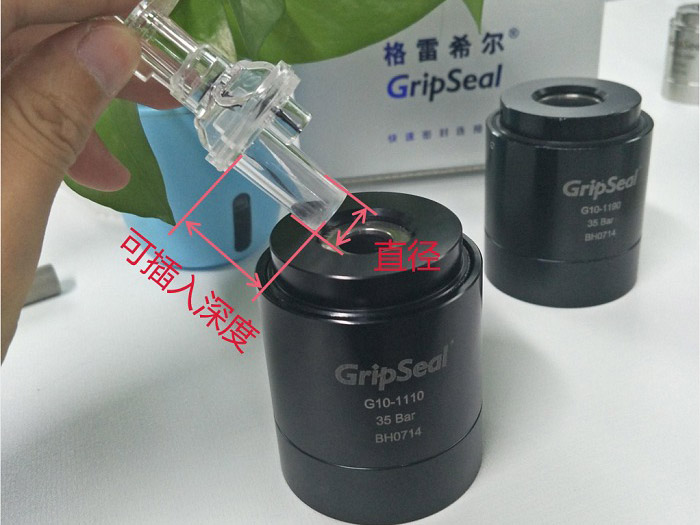

管件较规则，需要了解管件直径（内径或外径）、可插入深度、测试压力、测试流体性质等。直管快插接头对应型号有G10系列气动外径密封、G20手动外径密封、G15系列气动内径密封、G25手动内径密封，还有高压款气密测试接头G30系列和G35系列，耐压在50Bar以上，氦检适用。

以上是工业制造生产中气密测试接头标准型号简单介绍，根据市场需求，跟多的标准型号需要制定，如螺纹气密测试接头、凸缘管快速接头、鲁尔接头快插接头等，且看下回分析。
