水冷板氦检快速密封连接方案

编辑：格雷希尔GripSeal

水冷板氦检是新能源电池行业常用额防泄漏检测方式，在测试过程中发现，对管口的密封连接是个难题。格雷希尔GripSeal氦检快速密封接头经过研究设计，能够解决部分水冷板氦检要求，帮助生产企业完成测试，确保产品质量。

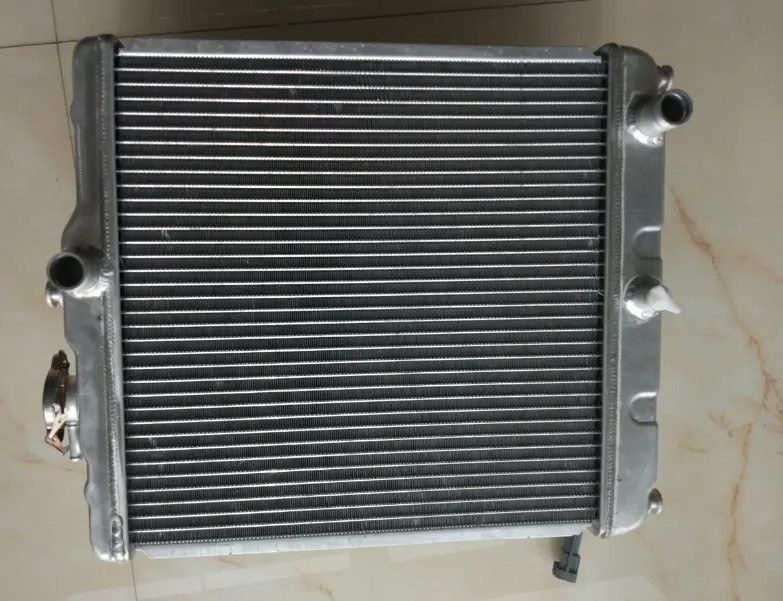

考虑到水冷板的散热性和尽量减轻重量，大多数水冷板采用铝合金材质。测试压力通常在1Bar-6Bar或高压测试到40Bar左右，氦检测试需要在真空箱中进行。先将水冷板内的空气抽出，再通入氦气，进行相应的氦检测试。在这个过程中会涉及，快速密封连接，负压，正压等。

根据多家水冷板生产检测厂家描述，我们总结水冷板氦检管口密封连接方案几个难点：

1、氦气分子更小，检测要求更高，需要密封接头有更高的密封性能；

2、测试需在真空箱中进行，目前大多数真空箱没有设置氦气外的其他气源接口，无持续驱动压力，直插式接头无法维持密封状态；

3、水冷板管件壁厚较薄，且为铝合金材质，容易产生划痕，手动接头弯折时的侧向力可能会导致水冷板接口垂直度问题；

格雷希尔GripSeal氦检快速密封连接解决方案：

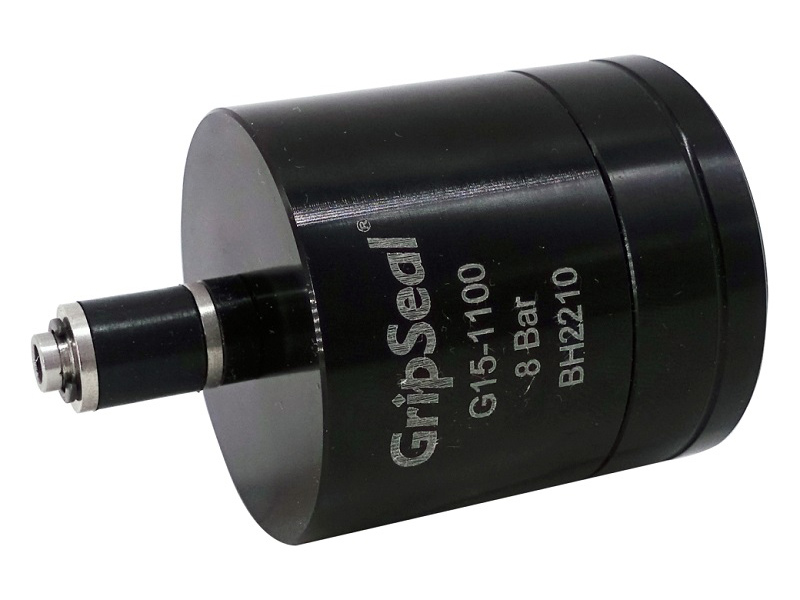

格雷希尔GripSeal工程师推荐使用气动接头G15系列，首先确保其密封性符合氦检要求，并且密封圈柔性接触管壁不会产生压痕或划痕。气动驱动，无须施加其他侧向力，所以避免影响垂直度的问题。存在的问题是，无持续驱动气源如何维持密封圈膨胀。格雷希尔GripSeal工程师凭借丰富的落地应用经验，给出综合方案。

在气动快速密封接头G15系列的基础上配合“自封阀”。使用方法是在氦检密封接头G15系列的驱动口安装一个自封阀，能够让其在气源断开的时候保持内部压力，从而确保密封圈的膨胀密封。测试完成，需要泄压时只需推一下自封阀前端卡锁。通气时配合相应的母头即可快插式驱动。

至此解决了水冷板氦检测试时的密封连接难题，让测试能够稳定进行，操作简便，效率高。
