如何挑选合适的气动接头规格型号

编辑：格雷希尔GripSeal

在工业生产测试中气密性测试是重要步骤，为了更高的生产效率需要用到气动接头来实现自动化密封测试。挑选到合适规格型号的气动接头能更好完成测试，保护产品管口，更加耐用等，下面小编简单介绍一下挑选气动接头的方法，需要了解哪些参数。

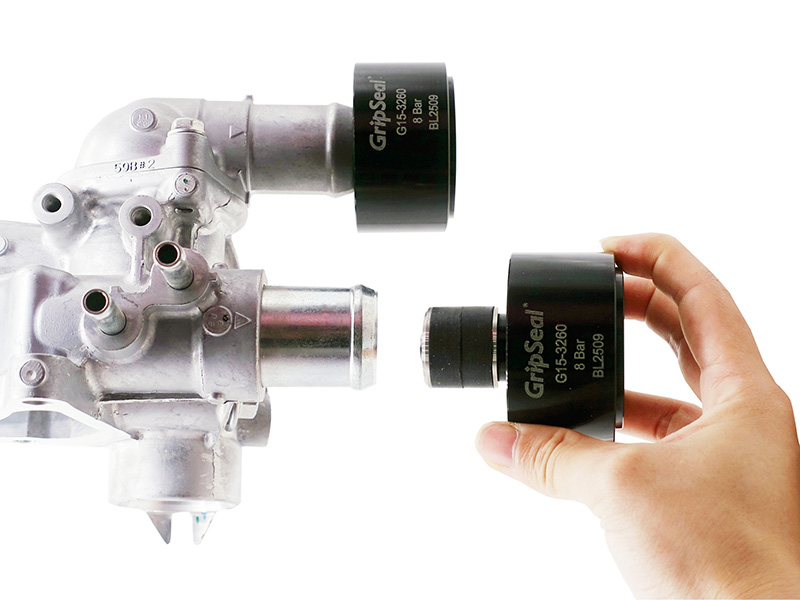

格雷希尔GripSeal气动接头主要分为外包式（管件外径）密封方式和内胀式（管件内径）密封方式，还有螺纹气动接头用于外螺纹或内螺纹密封连接。这里主要介绍G15和G10系列气动接头的选型方法。

产品的气密性测试需要对管口进行封堵连接，所以我们需要了解管口信息，如：直通光管、螺纹管、凸缘管、翻边管、宝塔管、燃油管、渐扩管等，不同的管件外形可以快速的区分出气动接头的适用情况。气动接头适用于管口形状为规则圆形的各种管件，根据管口形状先确定大致型号。在来了解具体参数，如管件内径、外径、材质、压力、工差等信息。

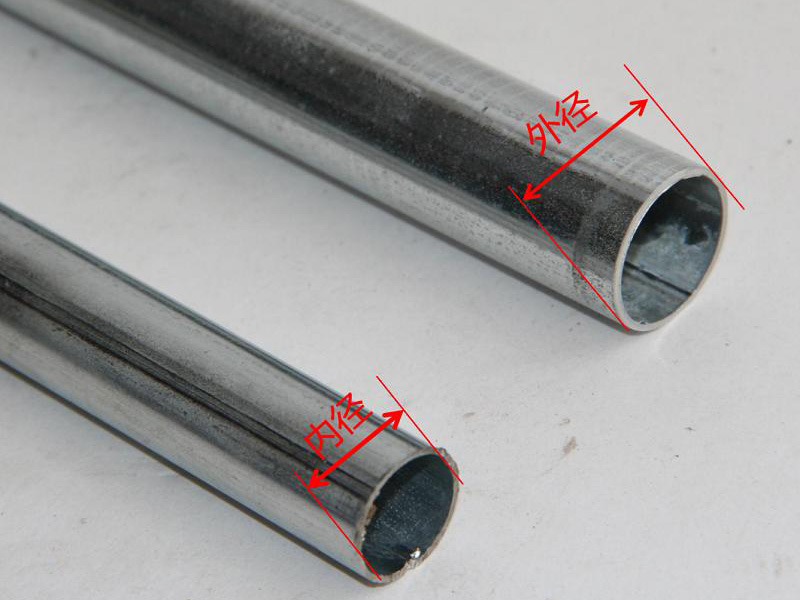

如上图所示的不锈钢管，管件内部和外部都为规则的圆柱形，G10外包式和G15内胀式都能适用，具体的再根据具体数据大小来确定。G10系列适用于外径0.8mm-100mm的管件气动密封连接，压力适用范围真空至35Bar；G15系列适用于内径8mm-50mm的管、孔密封连接，压力适用范围真空至8Bar。一般情况，如果没有特殊的充气流量要求，两种型号都适用的情况下可能更推荐用内胀式G15方案，因为接头体型会更小一些，更有利于复杂的操作环境。

还有一些凸缘管、成型管、螺纹管等需要根据实际情况进行合适型号选择。总归来说就是要选择合适的密封面，让测试接头的安装使用更加便捷。

气动接头适用于多个行业领域的自动化气密测试，让测试效率更高。格雷希尔GripSeal提供多种规格的气动接头以满足部分市场需求，还有更多规格需要您来提供应用场景，可以提供非标方案定制。
