气密测试接头G30系列型号表

编辑：格雷希尔GripSeal

气密测试接头G30系列是一款高压应用接头，常用于空调制冷、新能源、压缩机等行业领域密封性测试和氦检测试等。根据不同市场应用，气密测试接头G30系列型号表如下，以供用户挑选合适规格型号的密封接头。

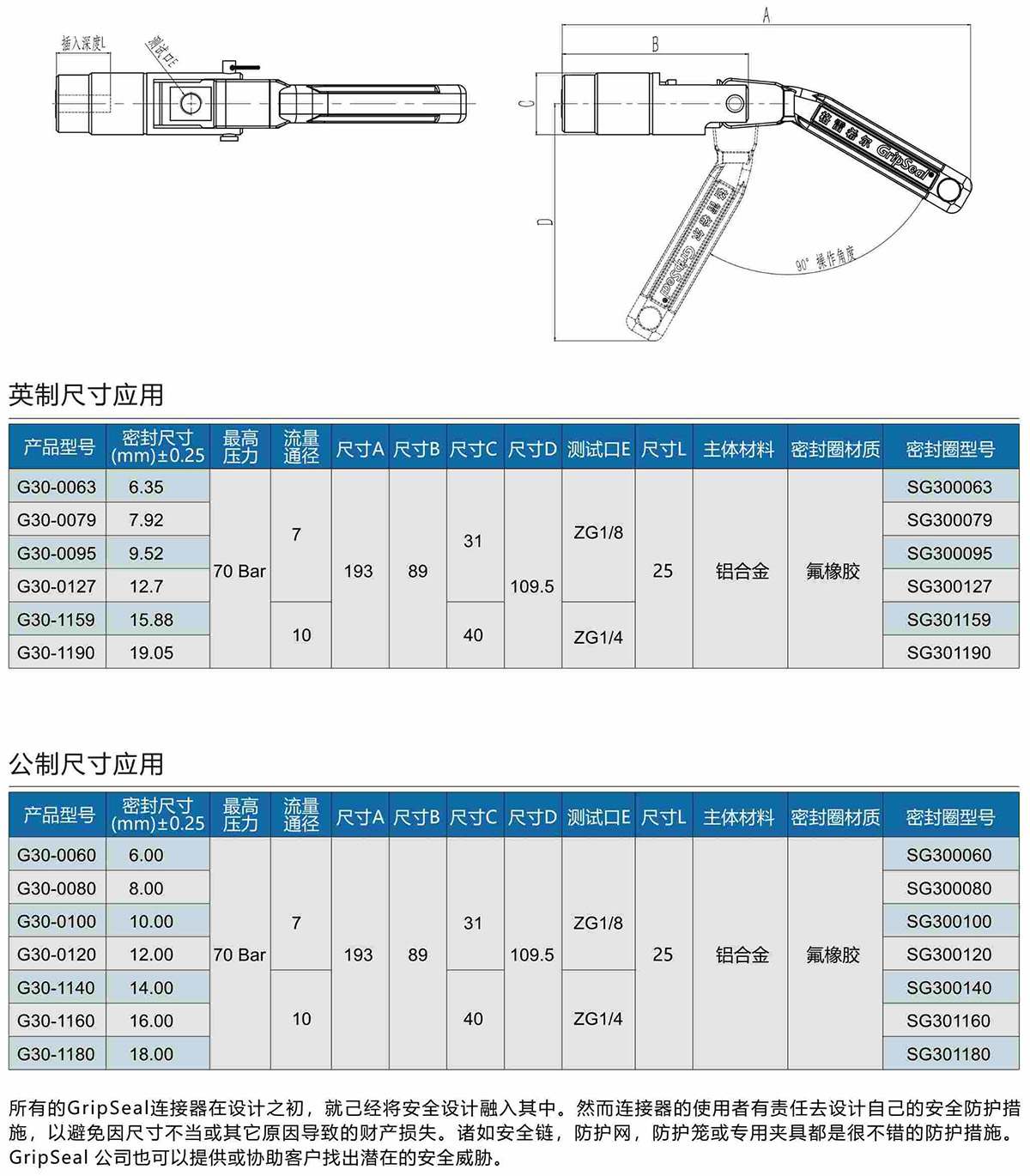

如上图，是G30系列气密测试接头的规格参数表。我们可以看到G30系列可以用于真空至7Mpa（70Bar）的测试中，根据不同测试要求、管件规格材质等信息进行综合判断是否适用。密封范围，是指产品管口的外直径范围，从6mm到20mm设有不同规格的标准品，大部分是可以现货供应的。其他规格可以根据应用情况进行非标定制，或更换其他密封方案。流量接口的螺纹规格是根据接头主体来进行确定的，下面看到具体型号我们再详细介绍。主体材料采用铝合金、不锈钢和尼龙把手，使得接头手拿更加轻便，尼龙把手使用时更加舒适。

如上，气密测试接头G30系列型号表可以看出，此型号下的接头密封尺寸适用范围较为固定，能接受工差范围在正负0.25mm。手柄弯折式操作，前端带金属爪牙，牢牢锁紧产品管件，可以用于高压力测试，符合氦检要求。还有不锈钢主体版本，用于更高要求的测试需要。

在选型时首先是根据气密测试接头G30系列规格参数表查看各项数据范围，是否符合基本要求，再根据“密封直径”也就是产品管件的外直径，来确定气密测试接头产品型号。如管件外径10mm则是G30-0100，测试口是ZG1/8螺纹规格。如果是10.5mm管件外径，则需要根据实际应用更换方案或者进行非标定制。

气密测试接头G30型号变以帮助用户，更快找到合适的气密测试接头型号规格。需要注意的是，因为接头前端带有金属爪牙，在使用时对管件外壁挤压会产生一定压痕。所以在确定型号前请联系GripSeal工作人员确定管件材质、工艺要求等信息，再进行选型确定。
