汽车排气管密封性测试中快插接头的方案匹配

编辑：格雷希尔GripSeal

汽车生产组装设计多个零部件，为了保障汽车质量各部件在出厂应用前都需要进行严格的检测。汽车排气管是其中重要部件，需要进行加压测试，检测其密封密封性。为了更好的密封性能和操作便捷性，选用合适的快插接头让测试更高效。

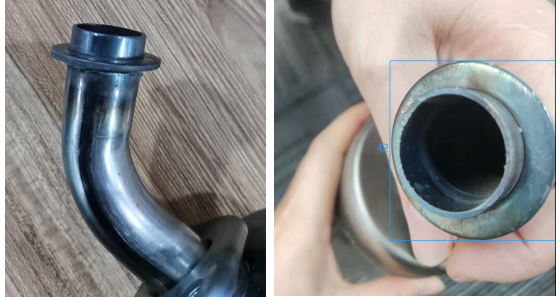

如上图所示，为汽车排气管尾部管口，在进行密封性测试时需要从次端进行加压通气。由于排气管在实际应用中需要承受较大的压力，所以在检测时需要更大的压力，来确保其合格性。由上图我们可以看到，管件接口为焊接件，内壁粗糙，管件前端凸起较高精测量凸起有7mm高度。并且排气管直径较大，综上特点和测试要求，可以匹配格雷希尔快速密封接头G70系列，在标准品规格的基础上进行部分非标定制。

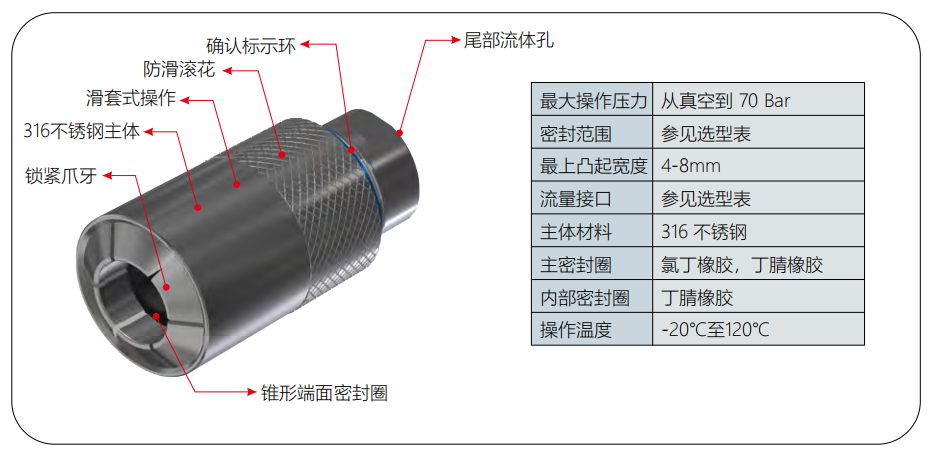

格雷希尔快速密封接头G70系列适用于凸缘管、翻边管、扩口管、J2044燃油管、宝塔头等等多种管型，主体材料选用316不锈钢，有更好的耐压能力和机械性能。测试压力范围从真空到70Bar，采用滑套式操作方式，快速插拔自动锁紧密封。

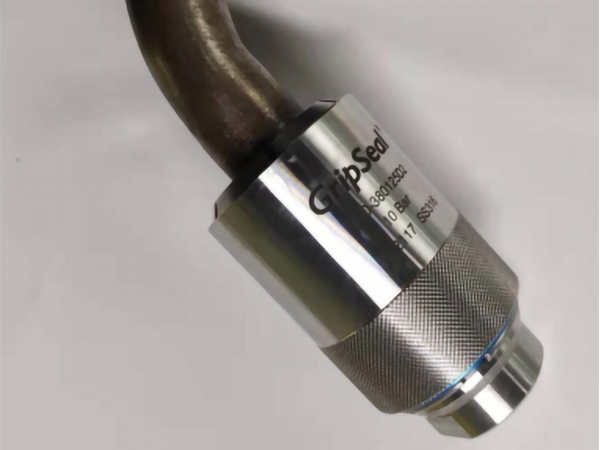

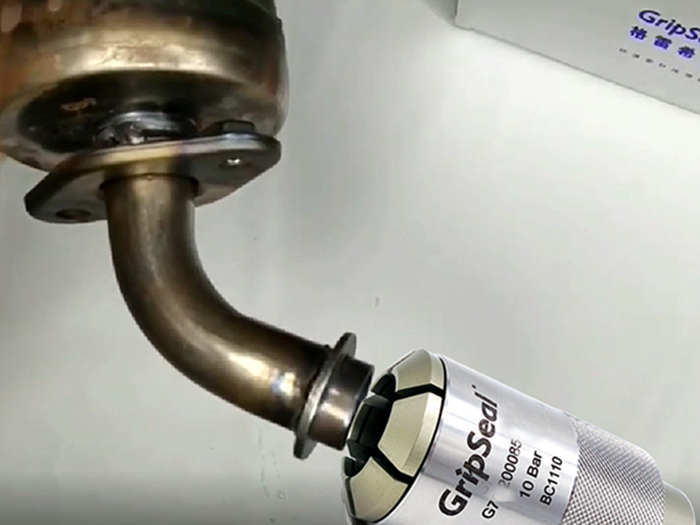

快速密封接头G70系列可以用于管件封堵和密封连接，用于封堵时需在测试准备前用螺母将测试流体口封堵。用于测试时密封连接，需要通测试流体时在准备工作中将流体管与接头连接好。开始测试，单手握住快插接头尾部，将前端对准排气管口，直接推入。接头内部结构受到推力会自动运转，前端爪牙张开将管口和凸缘部分囊括其中。在推入到额定深度时，接头内部连接杆弹起，弹簧作用力使前端爪牙缩紧，从而缩紧管口形成密封。

汽车零部件、配件众多，在产品生产质检环节需要有严格的检测流程，密封性测试只是其中一个步骤，还有各种运转测试，如发动机热试、制动卡钳测试、冷却水道通水测试等等。需要用快速密封接头对相应管件进行封堵或密封连接，替代以往软管加卡箍或者手拧螺母的方式，提高测试效率，从而增加产品合格率增大产量，降低生产成本。
