格雷希尔E20自动化对接电测试连接器

编辑：格雷希尔GripSeal

新能源电驱动或是电控箱等零部件完成装配后，需要对产品进行各种功能测试，包括EOL、DCR、安规、老化等测试，来确保零部件能满足规格要求。格雷希尔有很多产品系列应用在这个场景，比如C9对接板、C9M对接模块、E10手动电测试连接器、G系列快速接头等等。 再很多托盘应用得到批量的应用，满足客户长期、高寿命、高电压等各种场景测试。

更进一步，如何能实现更高效率的插拔连接，自动化操作？

一、下面介绍下电测试接口的自动化对接电测试连接器--E20系列

E20系列是格雷希尔GripSeal专门为大批量的、自动化的场合设计的一系列电测试连接器，满足气缸推动自动连接，快速完成的接口自动化连接。或是安装在托盘上面下压对接的场合，用于一些接口在托盘下方或是侧面的一些不方便人工操作的地方。超高插拔寿命从几万次到十几万次不等，这些是一些常规接插件完全达不到的插拔级别，是自动化对接托盘测试或是自动化测试的核心连接器。

二、E20电测试连接器大致分类

和E10类似，我们E20系列针对不同的场景，细分了很多产品子系列，比如

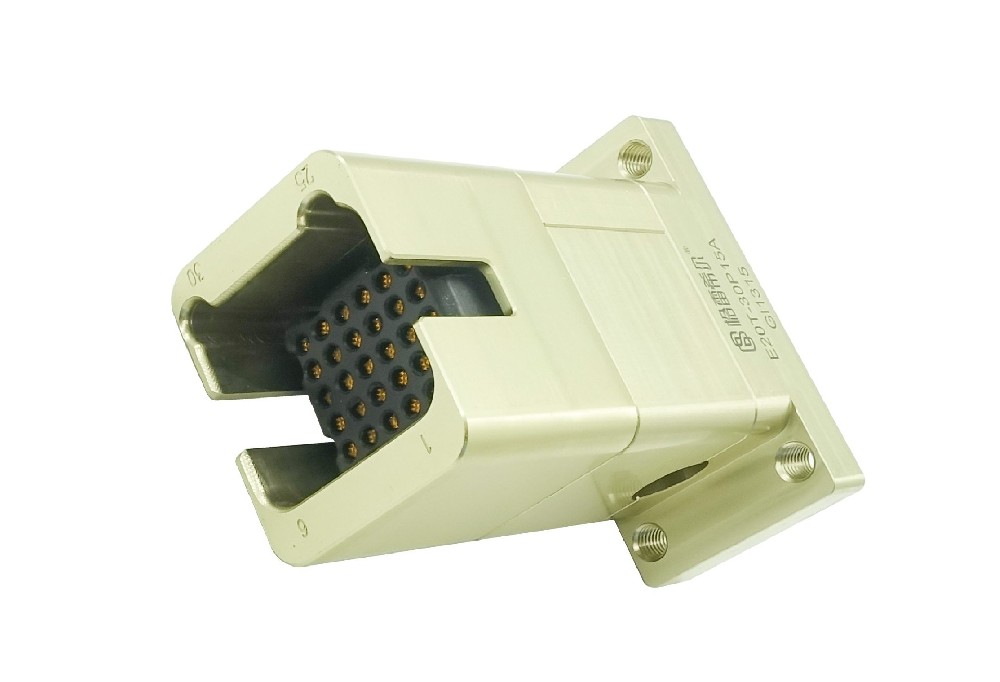

1）E20T 面向一些信号针的探针接头，满足各种数量的信号针接口的快速连接，通过合理的探针选型和结构设计，能达到10万次以上的插拔寿命。

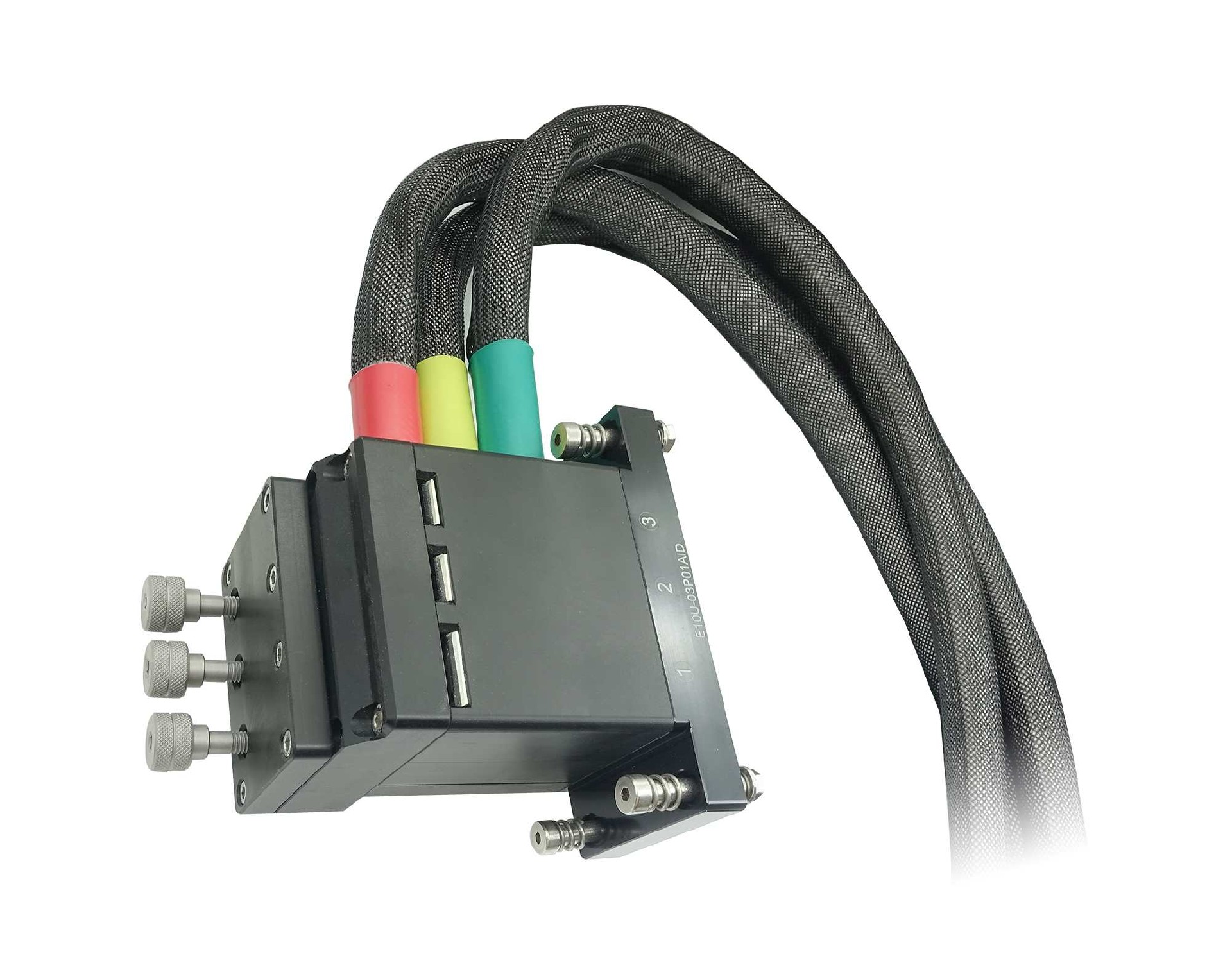

2）E20D 面向一些圆形插针的大电流驱动接口或是UVW供电接口，提供从50A-450A的负载电流下面长期测试，采用高可靠航空级别的线簧插孔，并辅助镀层，来满足长期大电流下面的稳定可靠的连接。

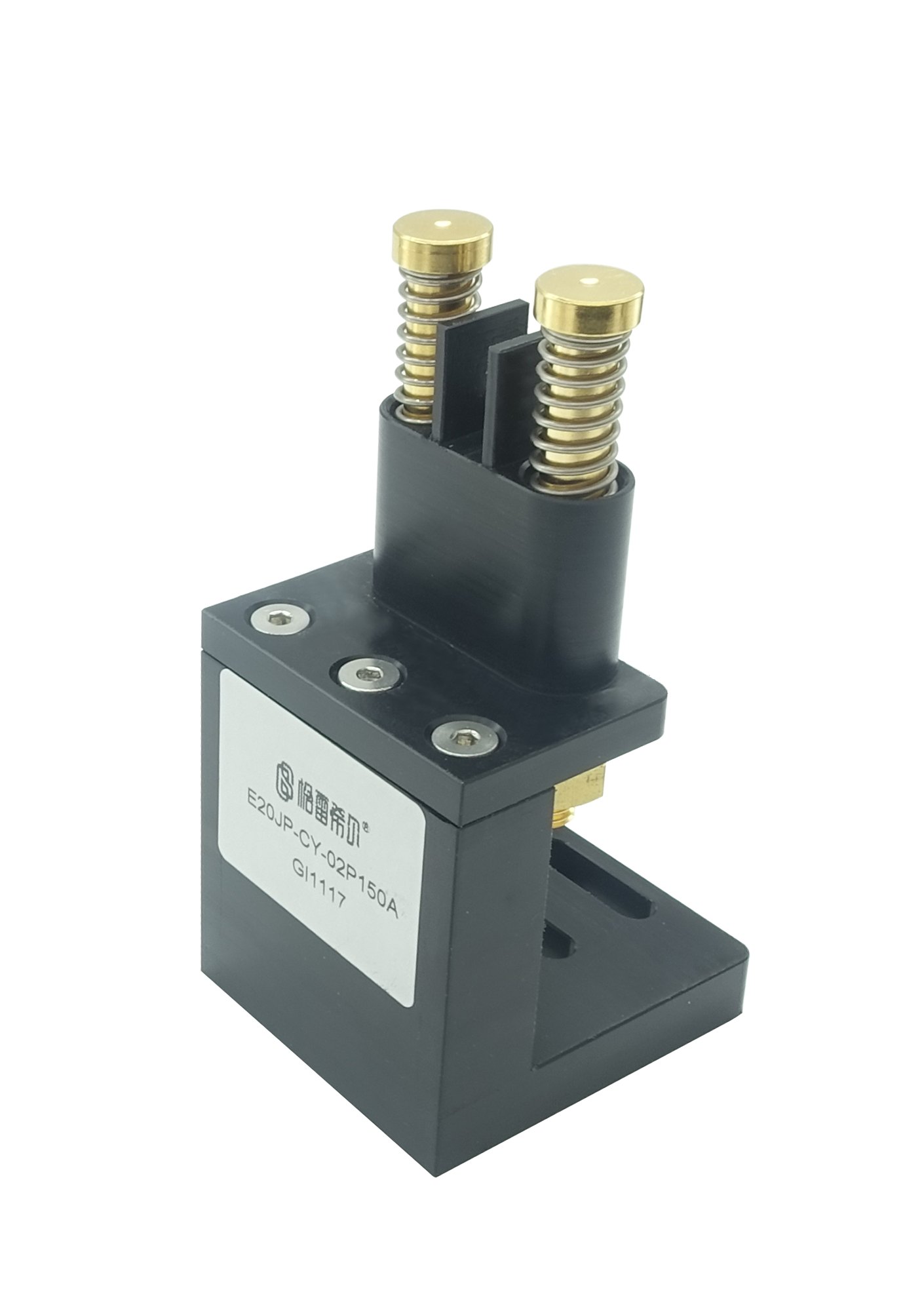

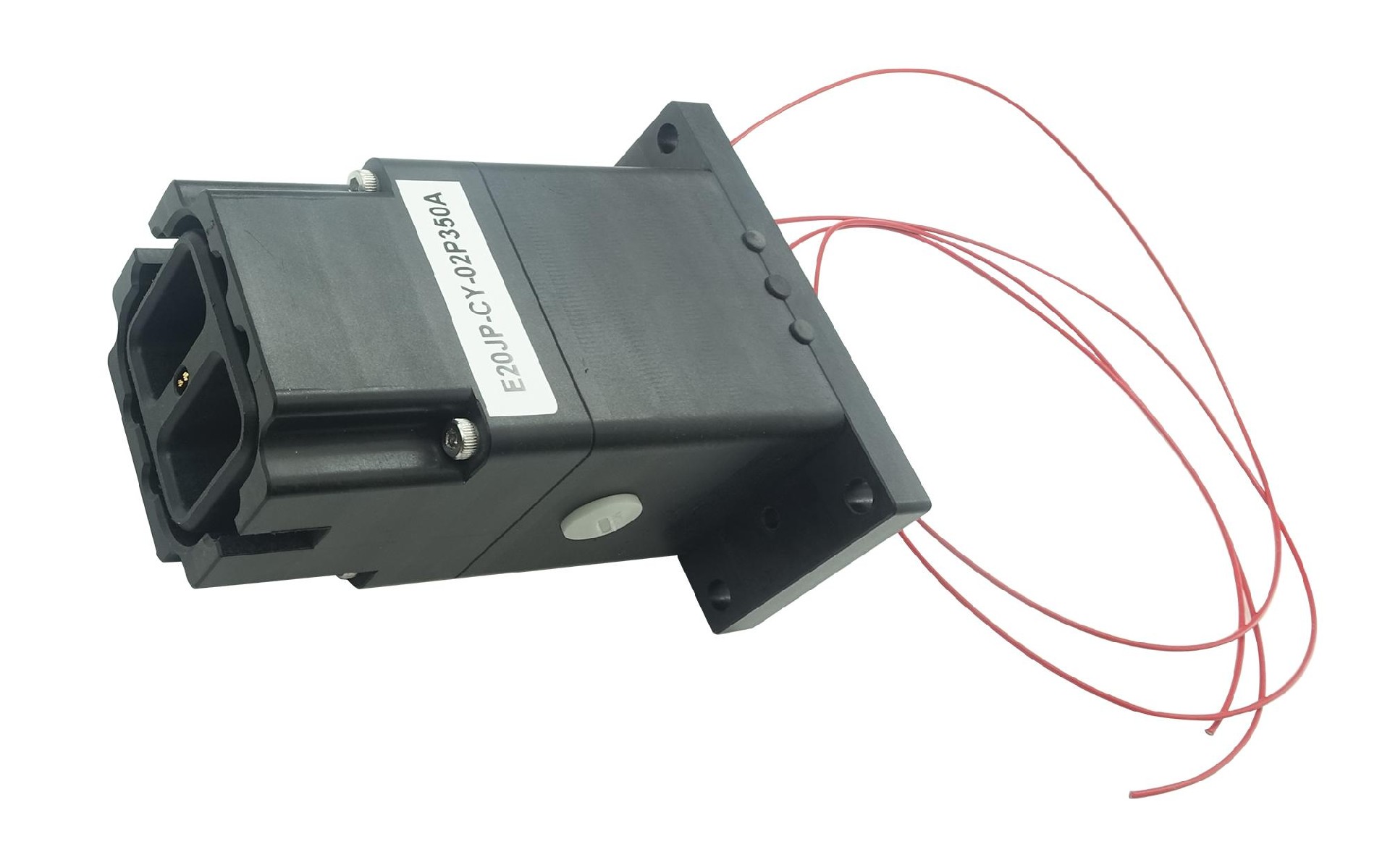

3）E20JP 面向一些一字型的大电流电池驱动或是电机驱动接口，有几种形式可以提供，高可靠的夹片针形式满足40A-80A不等的驱动电流，可达到10万次以上的插拔寿命。而更高的电流，我们采用自适应夹片结构，以及高导电材料及镀层来增加夹片的寿命，可以达到2万次以上的插拔。

4）E20U 面向一些UVW或是特殊的排母结构，提供特殊的弹簧电极结构，来替代铜鼻子锁螺丝，提升效率。这块目前可能由于形式很多样，基本都是基于定制来完成，也可以达到2万次以上的插拔寿命。

还有更多E20系列电测试快速连接器方案型号，应用场景等。请联系格雷希尔GripSeal工作人员。
