汽车油箱管路测试快速密封接头方案

编辑：格雷希尔GripSeal

汽车油箱管路测试包括密封性测试、打压测试等，需要用快速密封接头对管口进行封堵和连接，以便于充气测试等。

汽车油箱管路根据不同车型、品牌管件的规格、数量都不同，需要相应的快速密封接头来连接。这些大小规格不一的管件大多是通过焊接连接在一起的，焊接工艺问题，可能会出现泄漏的情况，所以需要进行相应的密封测试。且为了组装使用时连接更牢固，通常管口会做一些卷口、翻边。这对于管口测试时的快速密封连接较一般的圆管不同，需要采用法兰扣的方式。

油箱管路密封测试常采用水检或干检，水检是指在管路内通入一定压力测试气体后，将产品焊接部位或整个浸入水中，通过观察是否有气泡来判断是有有泄漏。干检法是通过相应的仪器设备，如氦检仪、检漏仪等来进行的。测试时间一般在1分钟左右，测试压力从几Bar到几十Bar不等。由于管口规格不一，现有的一些厂家使用的方案切换困难，密封不够稳定，且操作不便。所以需要一款能够快速密封连接的工装、工具。

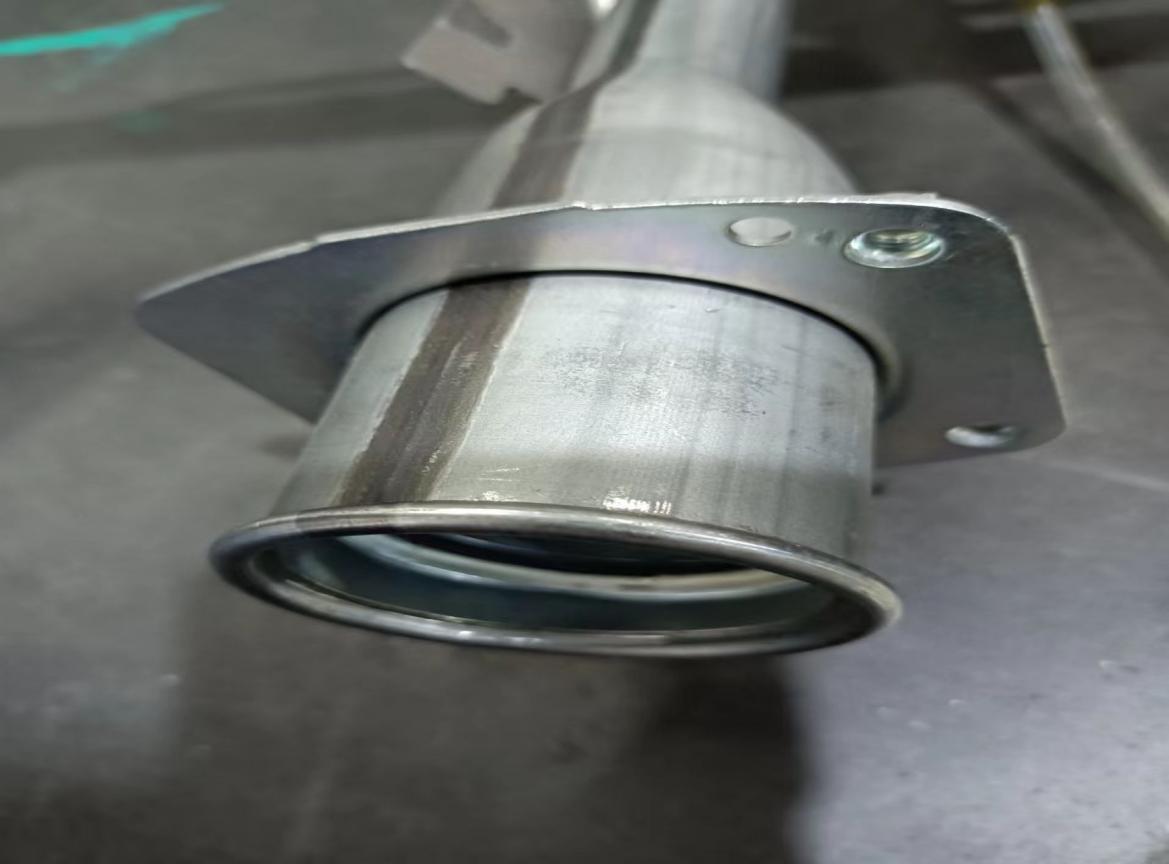

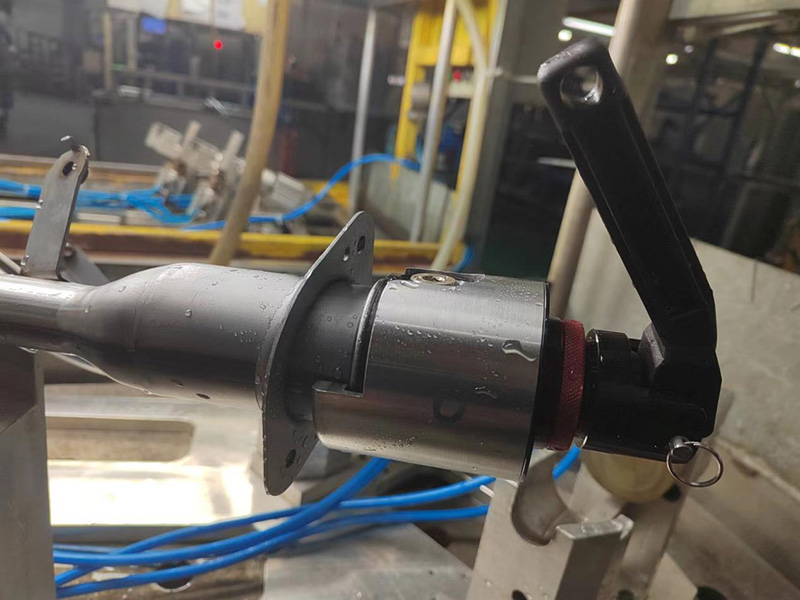

如上图是部分油箱管路需要密封连接的管口情况，规则但不是常规的管件形状，用软管加卡箍的方式操作繁琐、密封效果不稳定。格雷希尔GripSeal工程师经过对客户样件分析，给出快速扣紧式密封连接头G72L系列，通过弯折手柄即可实现管口的密封连接与断开。法兰扣式连接，十分稳定，可以用于浸水测试。

根据用户使用一段时间反馈：G72L系列快速密封接头确实能够提高工作效率，减轻工作强度。接头轻便，即便是50mm口径的管子对应的接头重量也很轻，操作非常便捷。密封性能稳定，一次即可，减少复检，减轻工作。接头耐用，维护简单，定期更换密封圈即可。对管件损伤小，不会造成压痕、刮伤等，符合生产质检要求。

格雷希尔GripSeal快速密封接头G72系列，常用于规则但不是常规型号的管件快速密封连接，效率高，密封稳定。帮助厂家提高生产效率，降低成本。
