冷却水嘴快速密封接头的设计原理

编辑：格雷希尔GripSeal

冷却水嘴通常是指新能源车和燃油车发动机冷却水道管口接头，其在进行密封性测试或运行测试时需要用到快速密封接头连接管口。设计原理主要是基于杠杆原理、弹簧结构、形变等多种机械性能设计。

冷却水嘴快速密封接头主要是在新能源电池PACK包防水防尘测试中使用，能够快速密封连接水道口。根据测试要求主要可分为两种型号的接头：

1、管径密封接头的设计原理

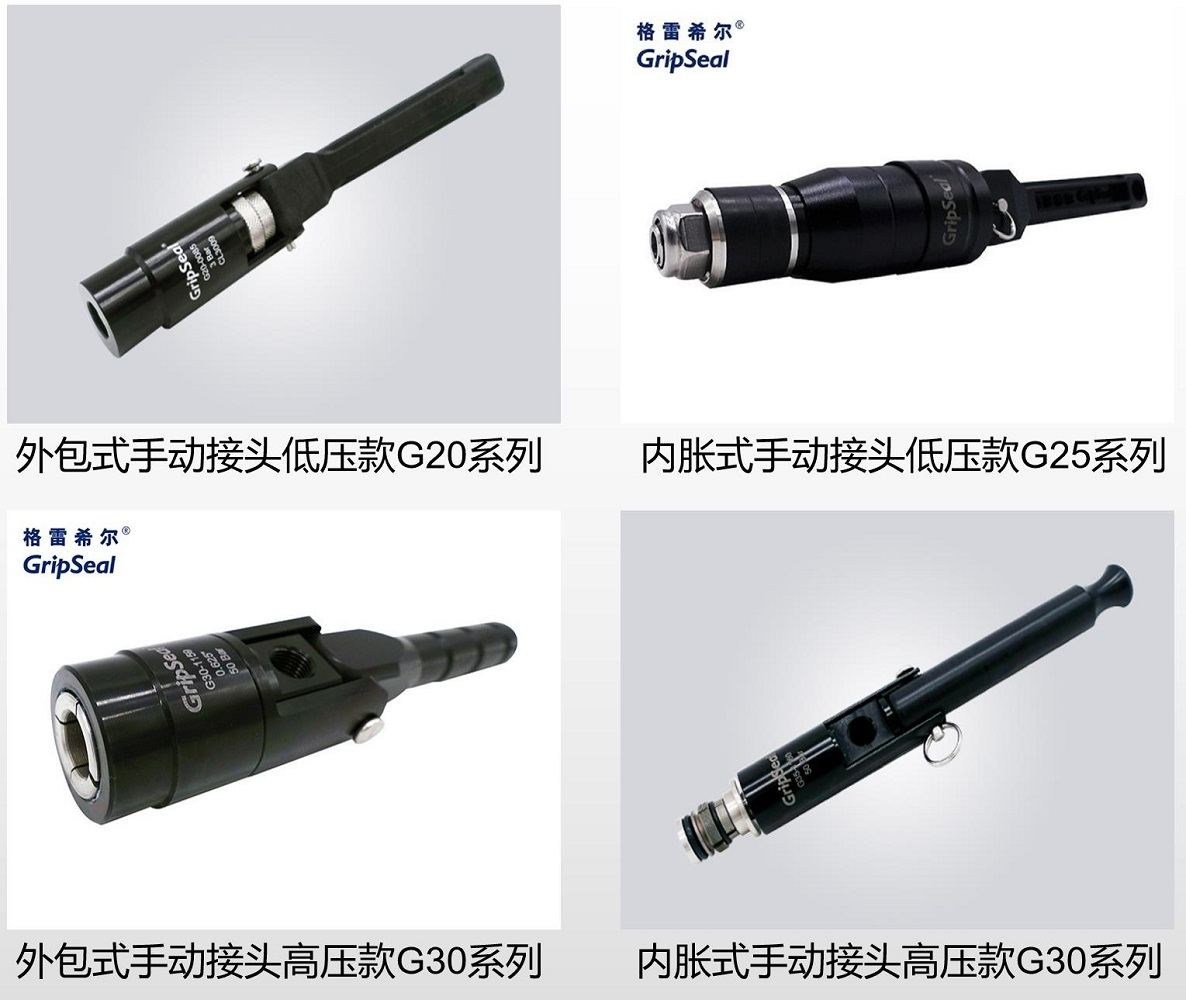

如上图，是几款常用的水嘴快速密封接头，分为低压测试应用和高压测试应用，其设计原理基本一样。依靠弯折手柄来推动接头内部连接杆运动，从而使与管壁接触的密封圈发生膨胀形变。通过挤压，形成密封连接。

2、滑套式密封接头的设计原理

滑套式密封接头是一种外卡是接头，接头外部主体是弹簧结构，手握滑套进行操作。其设计原理是通过前端密封圈在插入水嘴口时产生的推力，出发接头内部弹簧结构，环套自动带动爪牙锁紧水嘴凸缘部分。接头端面密封圈与管口紧密接触，在压力作用下形成密封连接。爪牙的抓紧作用，使得此类快速密封接头能够胜任更高压压力测试要求。并且流体口为直通式设计，对于通冷却液测试更加符合测试要求。

格雷希尔GripSeal冷却水嘴快速密封接头的的设计理念主要集中在：更便捷的操作、更稳定的密封、更好地保护产品、提高效率。积极听取市场反馈，不断升级改善，以研发设计更多更符合实际使用要求的测试用连接头。
