湖北气动接头规格对照表

编辑：格雷希尔GripSeal

气动接头也叫气动快速接头、气动密封接头，根据产品测试要求、管口规格参数来确定合适的气动接头规格。下面小编整理一些湖北气动接头规格对照表，我们一起来看一下：

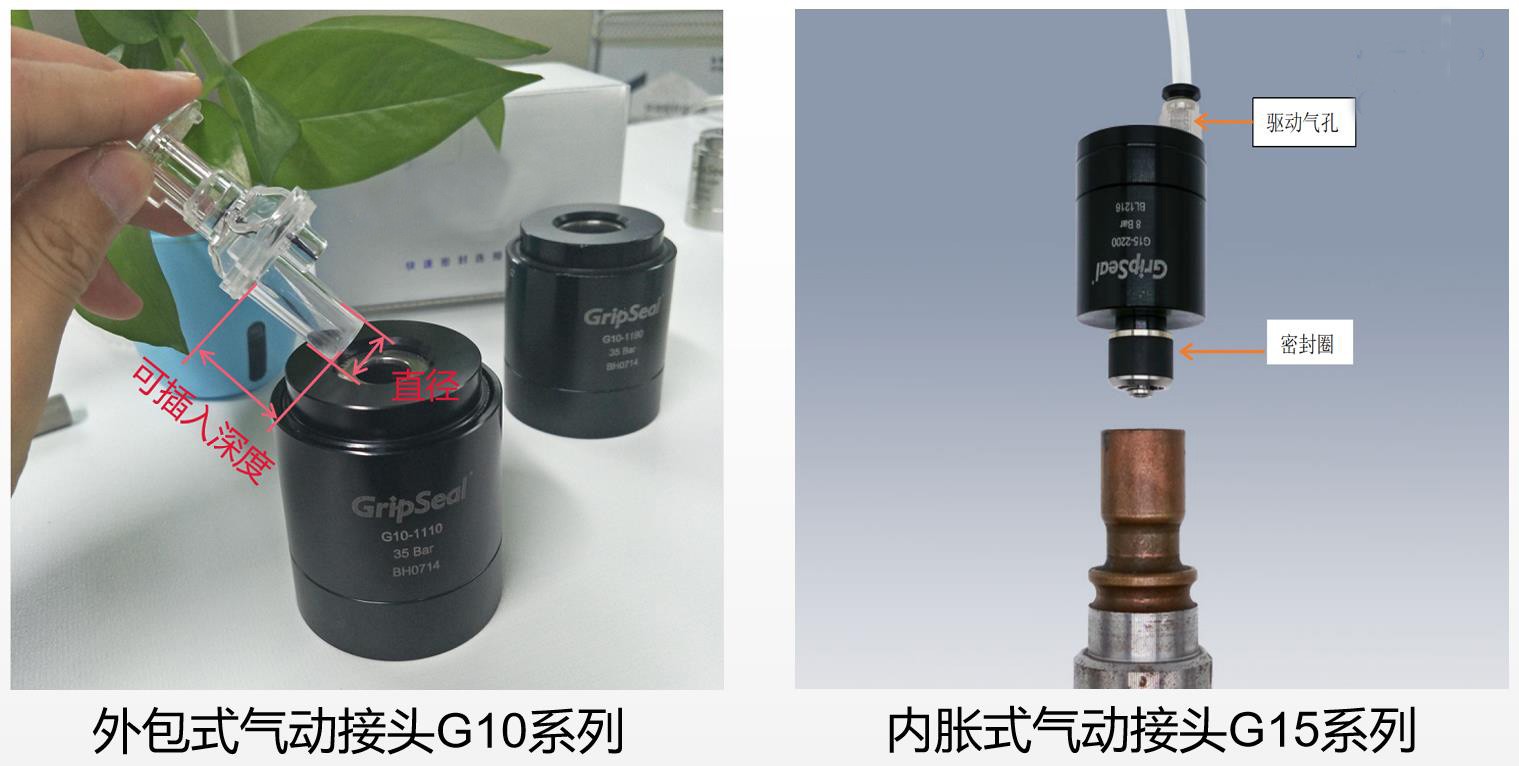

一般来说气动接头可分为外包式和内胀式，我们分别来看一下规格对照表：

如下图，格雷希尔GripSeal气动接头G 10系列适用的密封直径（管件外径）范围是0.75-50mm，还有更大尺寸，根据实际情况可以非标定制密封解决方案。再根据管件是实际参数规格进行规格确定。需要注意的是气动接头G10系列适用35Bar以内的气密测试，封堵或连接，但压力超过2Bar就需要匹配相应的工装夹具以固定接头，以防被压力冲出。因为气动接头是依靠密封圈对管壁形成密封，无抓紧力，所以适合用于涂层管、塑料管、精密金属管等无损密封连接方案。

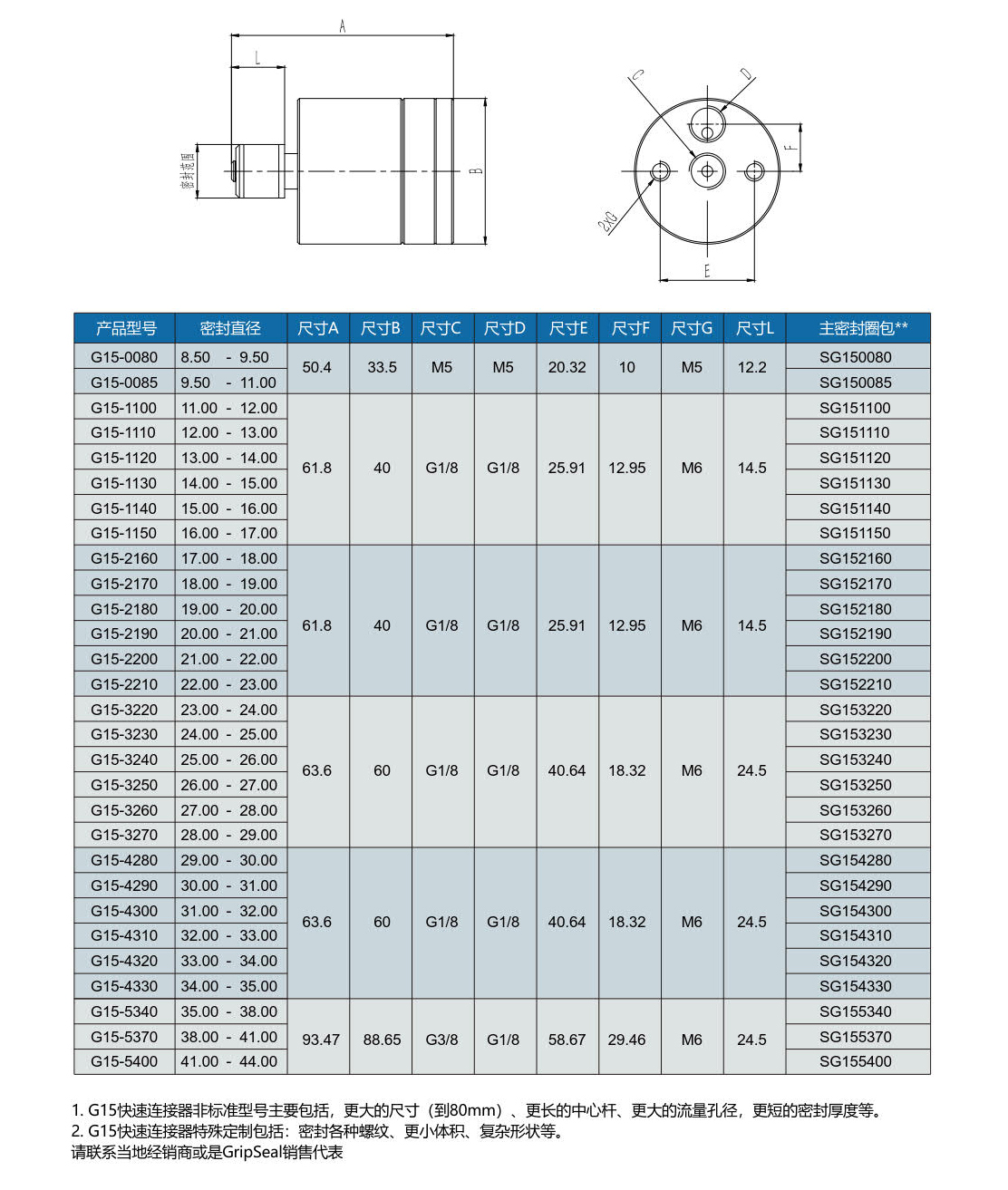

跟外包式气动接头G10系列规格对照表一样，需要注意几个细节：管件内径光洁度、工差范围、管件是否会接触油或水、压力是否大于2Bar等。确定测试参数等信息是符合要求的，就可以根据管径内径大小，参照下图气动接头规格对照表进行合适规格选型即可。

气动接头还包括有螺纹管气动接头、凸缘管气动接头、扩口管气动接头等等，其规格对照表根据实际应用的管件数据参数进行选型即可。在选型确定时请尽量先跟格雷希尔GripSeal气动接头相关工作人员进行售前沟通，辅助选型。
