气动接头简介

编辑：格雷希尔GripSeal

气动接头也称气动快速密封接头，是一种利用气压来驱动的快速连接器。常在汽车制造行业、医疗、管件等行业气密性测试时使用，能够帮助企业在测试时提高效率。

一、气动接头的使用方法和作用

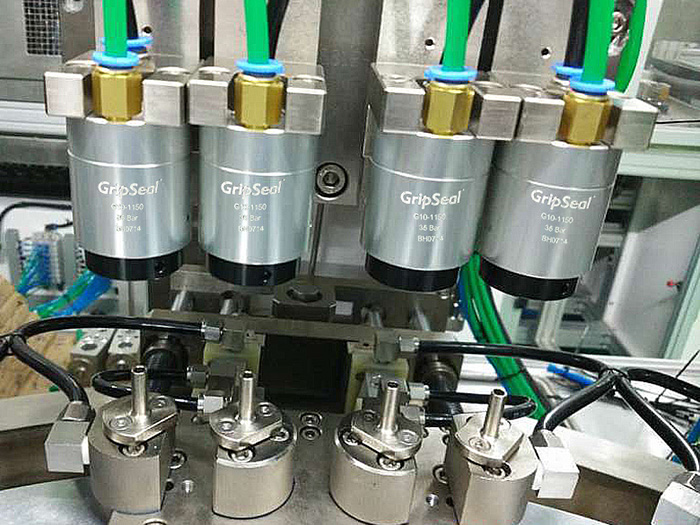

气动接头使用通常是配合自动化工装个夹具的，来实现产品测试自动化密封连接。也可以在用于低压（2Bar内）测试时用于手动/半自动化操作，用于一些狭小空间或不能弯折的地方。其作用主要在于帮助企业提升测试效率，提高产量。相比于以往的软管加卡箍的连接方式，操作更简便，密封稳定，相比于手动快速密封接头，更适合用于批量自动化测试。

二、气动接头的结构原理及规格参数

如上结构图我们可以看出，气动接头内部结构较为简单，利用简单的机械原理来完成复杂的密封动作，相比复杂的内部结构可能更稳定。主要的密封结构为气动活塞和密封圈，在驱动孔内充入相应的驱动压力，气动活塞运动，使密封圈发生膨胀形变从而抱紧管壁形成密封。

目前，根据长时间市场调研，气动接头工作压力范围设定在35Bar内，密封范围从外径0.7mm至80mm，另还有管内径密封方案，详细介绍参见《气动接头G15系列》。

三、气动接头安装方法

结合上面的气动接头结构图，我们可以看到，在接头尾部有两个用于固定的螺纹孔。以此可以很方便的将接头安装于自动化夹具上，接头形状相对小巧，一般只需在原有的自动化工装上加装两个螺纹螺丝即可实现气动接头安装，无须额外定制工装。

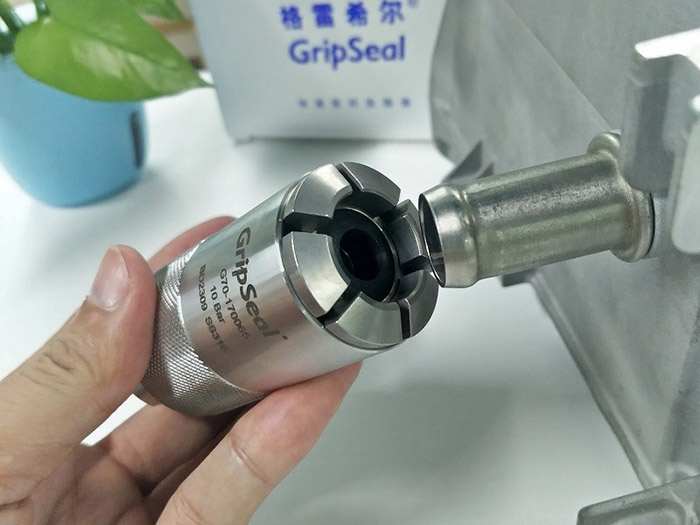

格雷希尔GripSeal气动接头包括管外径密封（外包式）、管内径密封（内胀式）、内螺纹、外螺纹密封连接方式，对于多种管口可以实现自动化快速密封连接。
