格雷希尔气动接头型号和含义解读

编辑：格雷希尔GripSeal

在之前的文章中小编介绍了气动接头的规格型号、适用范围、安装方法、选型方法等，在使用上提高效率，密封性能稳定。那么针对气动接头一大串的型号，我们如何获取有用信息？今天小编将带您解读气动接头型号上的含义。

之前就介绍过，气动接头主要分为外包式（管外径密封）和内胀式（管内径密封）两种型号，我们分别来看看：

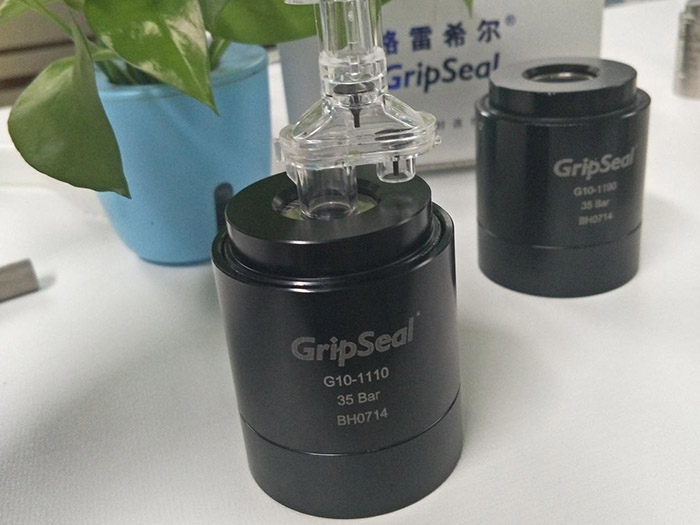

如上图，我们可以看到是一款格雷希尔GripSeal气动接头G10系列，型号是G10-1110。首先G10我们都知道是系列名称了，然后是“1”，表示的是接头主体型号，1就代表1号主体，有相应的数据参数。还有A/0/2/3等几种主体，这里主体是指接头外部结构，在选型方法中有介绍其相应的参数如何查看，于对应。后面11这两位数代表的是密封直径各位和十位，单位是毫米，比如G10-1110即代表密封直径范围是11-13mm。还有一位数0代表的是小数点后一位数值，一般型号都是0，更小型号比如G10-0025表示的密封直径则是2.5-4.5mm。

接着往下看，是35Bar，表示此型号的接头测试压力范围是从真空到35Bar，这里小编着重提醒大家，切勿在适用范围外使用气动接头。下端的BH0714则代表的是气动接头生产批号，类似汽车生产批号等。

综上所述，型号为G10-1110的气动接头适用于管件外径11-13mm，测试压力35Bar以内的气密测试。

同样的，我们再来看看内胀式气动接头的型号分析：

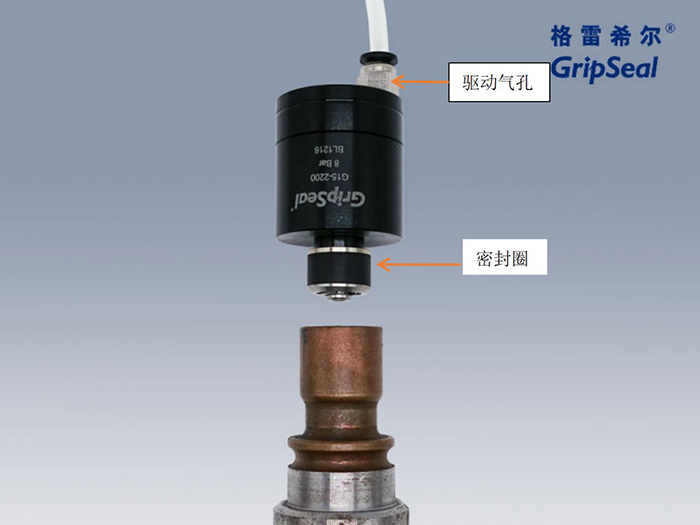

同样是有3排数字和字母组成的型号信息，首先G15就是代表系列了，2同样是气动接头主体部分的标号。20则是代表密封适用管件内径21-22mm，尾端的0同样是小数点后一位，例如G15-0085，代表的是使用管件内径9.5-11mm。

以上就是格雷希尔GripSeal气动接头型号和含义解读，帮助广大用户可以根据现有接头获取有用参数信息，将不同型号规格的接头区分开，并能与产品管口进行一一对应，避免使用错乱，导致生产事故。
