气动接头规格对照表

编辑：格雷希尔GripSeal

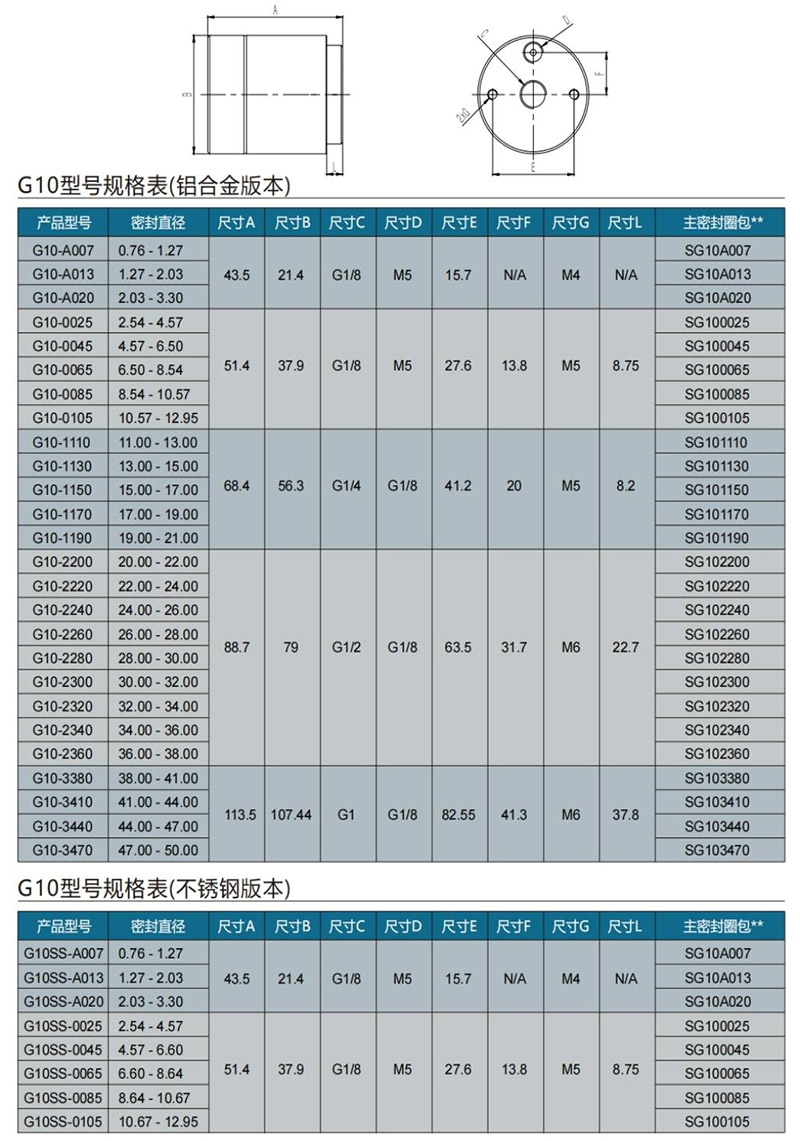

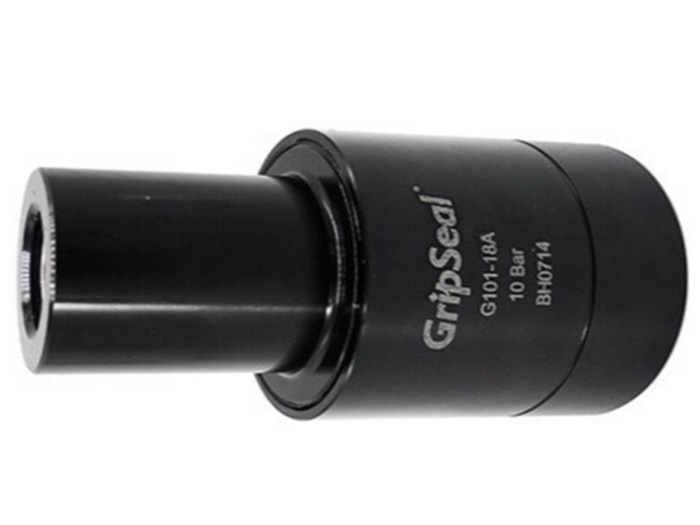

气动接头规格是根据用户产品管件规格型号来确定的，在规格对照表中不仅需要标识适用范围和对应型号，还需要标识出该规格的相应参数，下面我们一起来看格雷希尔GripSeal气动接头G10系列部分规格对照表。

格雷希尔GripSeal外包式气动接头G10系列主体材料分为医用级316不锈钢和航空铝，以上对照表是部分标准品规格，更多规格型号请联系网站客服人员。下面我们一起来解读G10系列气动接头规格对照表，首先我们看到在上端的剖面图上有A-G、L等标识，以及下方表格有相应的栏目，一一来看说明。

A标识此规格下接头的总长度，在气动接头安装时需要了解清楚此数据，产品测试台空间较小时可以适当非标缩小；

B指接头宽度，此数据多用于判断操作空间是否有干涉，也可以根据实际测试现场进行适当缩小；

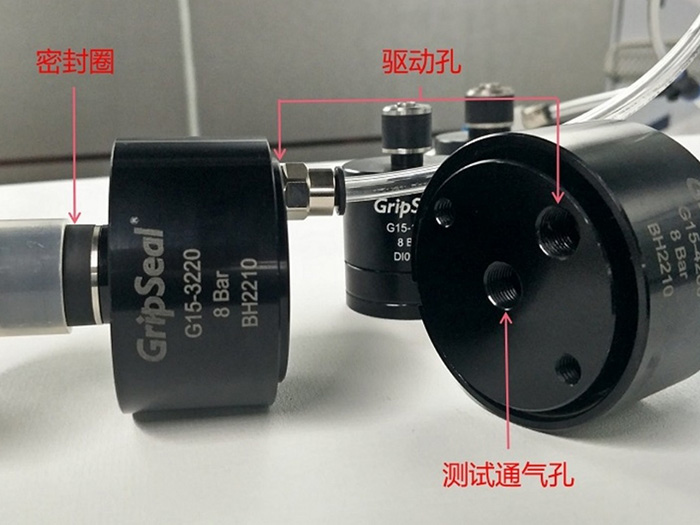

C是流体孔，用于通入测试流体，若接头只用于封堵则在使用前用实心螺母固定封堵即可；D是驱动气孔，固定连接好气源管，通过控制气压来控制气动接头的密封和断开；

E是指固定孔的中心距，用于确定工装安装孔的；

F是指固定孔和驱动孔的中心距，是安装参数，避免转接头干涉；

G是指固定孔螺纹规格，共有两个，用于将接头安装到自动化工装夹具上；

L指气动接头前端密封结构的长度，也是常说的可插入深度，插入深度过小，密封圈跟管件接触面太小对密封连接不稳定。L是跟B尺寸分开的，这里可以进行适当直径缩小以适应更小的操作空间，以及可以做延长处理，避免因B端太大而影响操作。

密封直径：是指可以适用的管件外径或管件内径，会有一定的浮动范围以适应一定的产品工差和更多产品规格。在选择型号的时候，根据用户产品管口的直径进行比对即可。这里需要注意的是处于临界值的请况。比如管径外径15mm，理论上G10-1130和G10-1150型蛤都能适用，但是考虑到气动接头密封的使用寿命，一般我们选择临界值下限G10-1150这个型号。因为这样在使用时密封圈的形变量更小，对密封圈的工作强度更小，有利于延长使用时间。

以上就是格雷希尔GripSeal气动接头规格对照表的解读，以帮助用户挑选适合产品的气动接头规格型号。以提高操作便捷性，密封稳定性，减少因密封连接而造成的时间浪费，从而提升生产效率。
