快速密封接头密封圈的结构原理和选择方法

编辑：格雷希尔GripSeal

快速密封接头是一种高效密封连接管件的工具，有手持式和气动自动化式的，因其密封稳定、操作简单从而取代原有的软管加卡箍或手拧螺母的方式。密封圈作为快速密封接头内部重要配件，对密封稳定和密封精确度有着重要影响。

格雷希尔GripSeal快速密封接头采用机械密封，主要依靠密封圈与管件（管壁、端面、锥面）受力挤压形成密封面，从而完成密封连接。一般有O型圈和柱形圈，根据不同的管件形状、材质、密封要求等，会选取相应的密封方案，具体的选择方法请看小编介绍。

一、根据密封原理来选择密封圈结构

如上图，为内螺纹相对应的快速密封接头G80系列的规格参数图，我们可以看到其密封圈在前端，用的是O型圈。这款内螺纹快速密封接头是采用端面密封原理，螺纹爪牙在操作手柄的压力传感下向前伸出并缩紧。然后将接头放入内螺纹孔中，然后松开手柄，螺纹爪牙会与管件螺牙形成契合，抓紧。而前端密封圈已经与管件端面形成挤压，从而形成密封面。

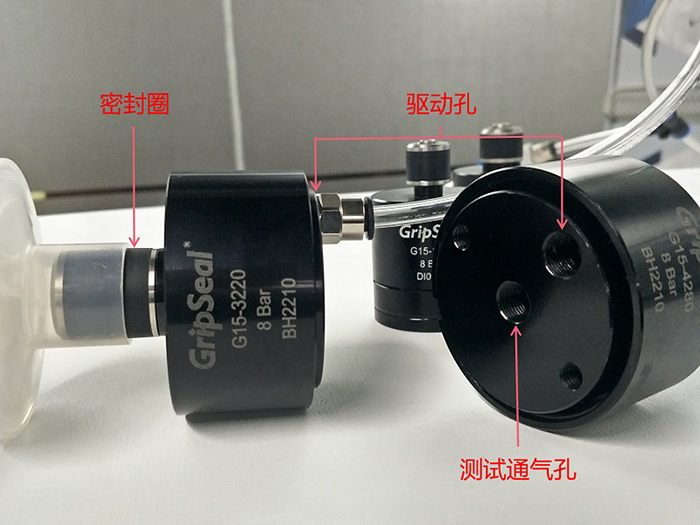

如上图气动快速接头G15系列，一般用于塑料管、涂层管件等，一方面是不需承受太大的测试压力，另一方面是防止金属爪牙对管壁产生划痕。此时的密封圈除了起到密封连接的作用，同时还需做到对管件有一定的抓取能力，防止接头直接被压力冲出，而密封不稳定。所以需要选择较粗厚的柱形密封圈，这样密封效果更稳定且使用时间更长。

二、密封圈设计需要充分考虑材质的机械性能

前面说到快速密封接头的密封原理是依靠密封圈的受力发生形变，从而与管件形成良好的密封面。根据测试产品管口形状、材质等因素考虑，要密封效果好，稳定且耐用，所以要考虑其材质的机械性能。密封圈在压力作用下发生形变，一般来说压力越大形变越大，恢复的效果也会变化，甚至可能超过额定范围导致密封圈损坏。

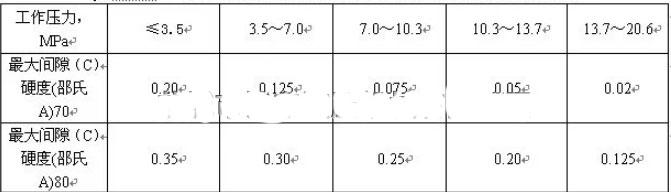

上图为橡胶密封圈的工作压力和间隙硬度对比数据，在选择密封圈时需要根据测试压力要求进行合理匹配，不能超出额定范围使用，以免产生意外。

格雷希尔GripSeal接头根据实际测试要求和测试环境的信息，匹配合适规格型号的快速密封接头规格型号，并支持非标定制密封解决方案。
