气密测试接头选型步骤

编辑：格雷希尔GripSeal

在产品测试中的密封性测试和运转测试时，需要用到气密测试接头，针对不同的应用需要匹配合适的接头规格型号。那么怎样能自主选择合适的气密测试接头型号呢？气密测试接头选型步骤了解一下：

一、根据待测试产品行业领域

需要了解需要产品测试的大致行业领域，常见的有汽车行业、医疗行业、空调制冷行业、新能源电池行业、仪器仪表行业等等。在对气密测试接头进行分类的时候经常会根据行业领域来，所以找到针对性的行业更有利于找到合适的接头型号。

然后根据行业内领域、部件确定管件形状，工业上用得比较多的是圆形管件，初步判断可以匹配的气密测试接头型号比较多。如：GripSeal接头G10系列、G15系列、G20系列、G15系列等是气动驱动密封接头，还有手动操作的，根据使用要求进行匹配。管口形状还有螺纹管、宝塔头、鲁尔接头、凸缘管等，进行分类匹配。

再看管件材质，内壁或外壁光洁度，抗压性如何，工差等。密封测试或运转测试时需要一定压力，管件材质不同抗压性不同。另外，材质不同可能产生的划痕要求也不同。例如塑料管件一般就不适用高压款测试接头，容易对管件造成损伤。

二、测试方法

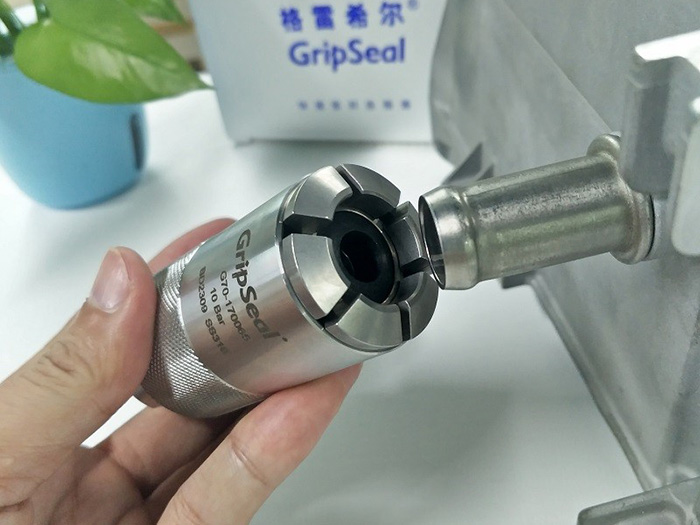

常用的测试方法有普通气检、水检、氦检等，GripSeal接头基本符合多数普通气检测试要求。水检需要注意，由于接头接触水后部分低压款接头会出现抓不紧的情况，需要根据实际应用确定。氦检的测试要求相对较高，一般需要选用高压款接头。例如，冷却水道测试管口多数为凸缘管，可以用GripSeal接头G70系列，快插式操作，自动锁紧密封。

三、机械性能要求

对于密封接头而言，是需要抵御一定程度压力压强的，主要是依靠接头与密封物之间的接触面摩擦力等来实现的。什么样的接触覆盖面积(footprint)是有效的，可允许的有效插入深度范围是多少？所能承受的压力大小、连接器的耐用性，这些因素都是在选择密封接头时要考虑的。

四、规格

以上的基本信息都核对好了，基本的气密测试接头解决方案就出来，现在就只需要选择合适的规格就行了。根据密封方式不同建议：外包式密封在规格临界点时选择小规格的，例如GripSeal格雷希尔G10系列G10-A007型号密封直径0.76-1.27mm，G10-A013型号密封直径1.27-2.03mm，密封物规格1.27mm建议选择G10-A007型号；内胀式密封在规格临界点建议选择较大规格。
