快速密封接头的规格型号分类与选型方法

编辑：格雷希尔GripSeal

快速密封接头行业在工业生产中的应用，是随着工业自动化、智能化而不断更新升级。其规格型号是各自应用领域管口形状参数来进行合适匹配的。格雷希尔快速密封接头的规格型号分类根据所需密封的管件类型可分为直通光管、孔接头，成型管、扩口管、凸缘管、燃油管、金属软管接头，气瓶充装接头和螺纹接头等，具体的选型方法详见如下：

一、直通光管、孔的快速密封接头规格型号和选型

直通光管、孔是指形状为规则的圆形，外壁或内壁光洁的管件，如医用导管、无缝不锈钢钢管、塑料管等。在进行快速密封接头规格型号选型时需要了解：管件内径、外径、生产工艺误差、有效密封面长度、操作空间大小、测试要求（压力、气检、水检）等信息。

如上图两种气动接头所示，采用气压来驱动密封圈膨胀，与管件内壁或外壁形成密封。在接头的尾部还设有测试流体口和固定孔，固定孔是用于对接头进行安装到自动化工装夹具的，从而形成自动化的密封操作。举个例子：一个塑料管件内壁和外壁都光洁，外径为11.8mm内径10.8mm，工差±0.05mm，有效密封面长度20mm，测试压力3Bar，操作空间大无妨碍，气密测试，这时候我们基本确定格雷希尔接头G10-1110和G15-0085型号规格的都适用。如果测试压力大于5Bar以上建议选择G10系列，对于密封圈的损耗会比较小一些。

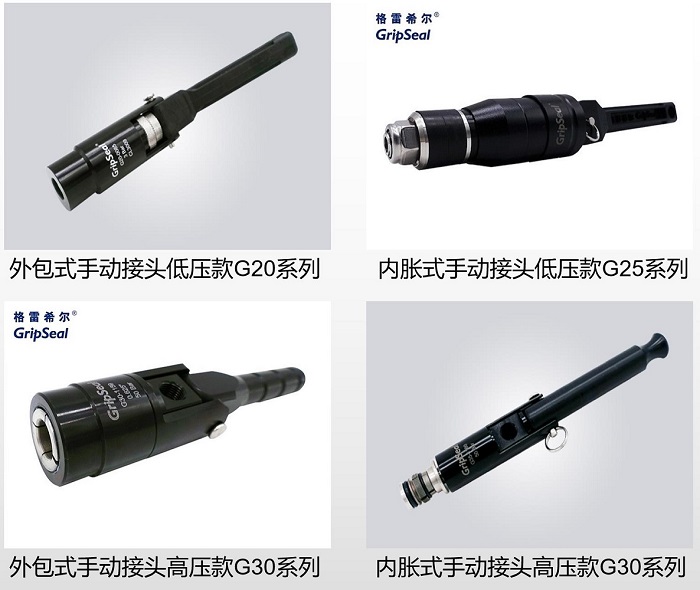

上诉例子除了可以用气动方案，如果测试产品数量不多，那我们还可以选择手动操作方案，可以分为高压款快速密封接头和低压款接头，如下图。

如上图所示，接头尾部是较长的把手，通过弯折把手从而带动连接杆，推动密封圈发型膨胀封堵管件，密封原理简单，操作便捷，密封稳定。根据实际用户使用要求分为管件外壁密封和内壁密封两种方式，需要注意的是：低压款适用于3Bar以内的气密测试，高压款适用于70Bar内的密封测试（气检、水检都适用），符合氦检要求。但高压款由于是依靠金属爪牙进行抓紧管壁的，对管壁会有一定的划痕，如果对管壁要求较高要慎重选择。

二、成型管、扩口管、凸缘管、金属软管接头等快速密封接头选型

由于这类管件种类多，规格不确定，在进行相应快速密封接头确定时需要具体参数进行确定。

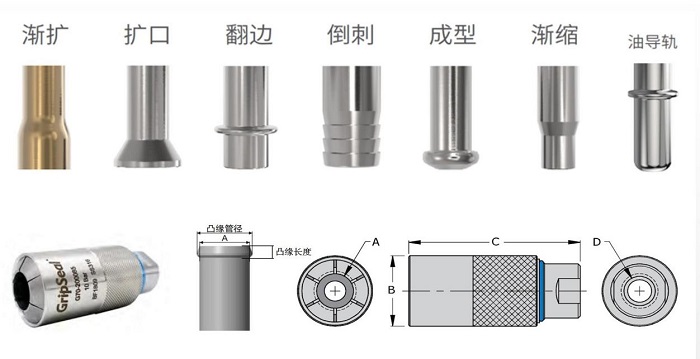

如上图，是整理了部分工业生产中较常见的管件类型，可以用格雷希尔接头G70系列进行密封连接的。虽然都是用G70系列，还是要根据管型来匹配合适的接头规格型号。这里我们以凸缘管为例，在选型的时候需要了解凸缘高度、管件外直径、凸缘深度、工差、测试要求等信息。其中G70J系列油导轨接头是符合J2044标准的，根据实际测试需求，分别设置了自带阀门的型号和无阀门的型号。带阀门型号主要用于发动机热试，需要通燃油，需要在断开时自动关闭阀门，以防止输油管中剩下的燃油泄漏，污染环境和造成浪费。往往阀门款主要是用于密封性测试时，一般是用空气，不需要额外回收处理。

金属软管常用于管件的连接，要测试软管是否合格也是要经过快速密封接头，所以需要用到快速密封接头G70系列对管口一端进行封堵，另一端通气测试。

新能源车和新能源电池行业发展迅速，产品质量检测中包含冷却水道密封性测试，大多数冷却水道的管口都是凸缘管。在行业初期都是用软管加卡箍的方式来封堵管口，操作不便，密封不稳定给工人带来较大麻烦，格雷希尔针对这种情况设计用于凸缘管快速密封接头G70系列。快拔式自动锁紧密封，更稳定。

三、气瓶充装接头规格型号

气瓶充装接头主要用于工业气站的氦气、氮气等惰性气体或医用氧气等气体的充注。一般都是批量重复工作做。气瓶口的型号多样，需要根据实际应用情况进行规格型号匹配。

气瓶充装接头应用环境压力比较大，在安全防护方面需要特别注意。G50系列气瓶充装快速密封接头带安全环，操作的时候放下安全环才能充气，同时在接头尾部设有安全销钉，在充装的时候销钉会弹出卡紧接头，防止接头被气压冲出，造成损伤。

四、螺纹快速密封接头的规格型号及选型

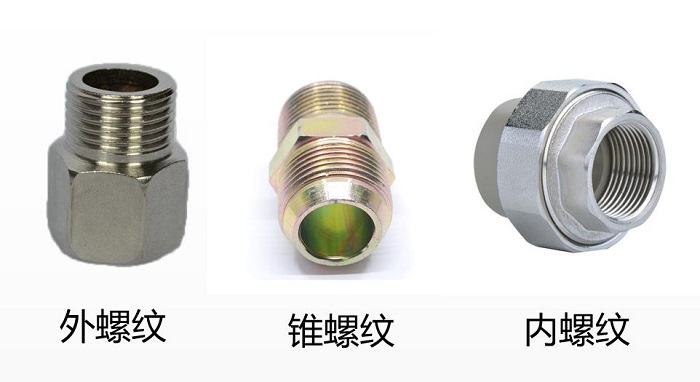

螺纹管的应用太广泛了，在国际上已经形成多种规格型号标准，大致可分为内螺纹和外螺纹，锥螺纹，根据各国地区标准不一样又可分为：G管螺纹（国内），NPT美标锥螺纹、UNF美标细牙螺纹、公制M螺纹、美标螺纹SAE、英制螺纹等等，根据具体的螺纹规格匹配合适的快速密封接头型号即可。

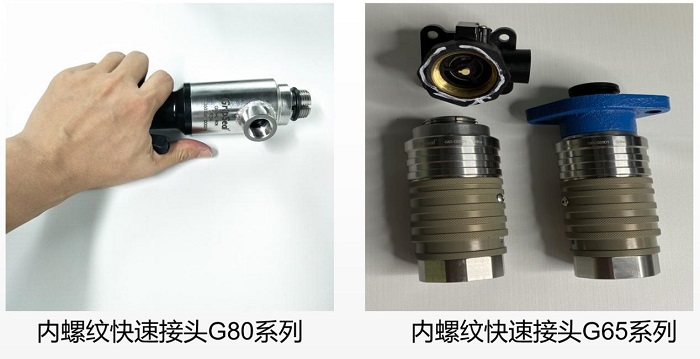

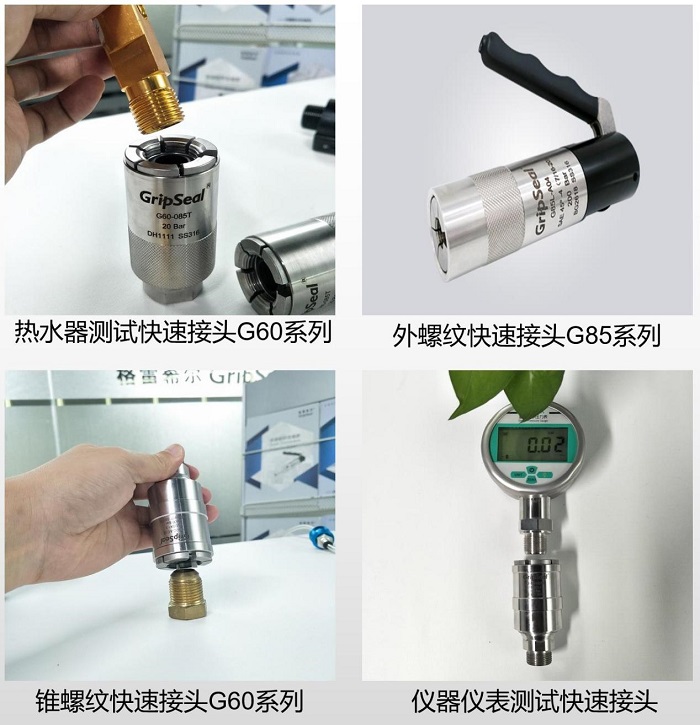

螺纹规格多样，且管口形状也各不相同，锥度、螺纹深度等都是需要考虑的因素。螺纹快速密封接头按照操作方式可以分为三种：滑套式自动锁紧、手柄按压式、气动驱动式，常用分类为内、外螺纹接头，如下图

需要注意的是内螺纹快速密封接头是用于封堵连接内螺纹管口的，而接头前端的螺纹则是外螺纹规格的，在匹配接头型号的时候因为个人习惯不一样可能会搞混，最好是能提供实物图、数模图或直接寄送样件。

由于工业生产中外螺纹的规格型号多样，管口形状差异较大，需要提供实物图和3D数模图以及样件，才能确定好相应的快速密封接头型号，以确保密封性能安全可靠。

气动螺纹接头是在螺纹快速密封接头的基础上根据用户实际需求进行定制开发，采用气动驱动，减轻工作强度，操作更便捷。

五、燃油口快速密封接头规格型号

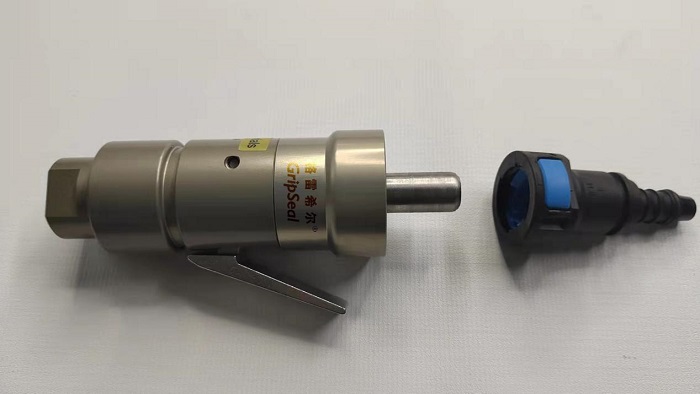

燃油口的形状不是常见的圆形，在发动机实际点火通油测试时对其进行密封连接成为一大难题，G90系列是针对燃油口进行非标定制的型号，如下图所示

燃油管快速密封接头G90系列，采用太空级铝合金材料，更轻便，易操作。接头内部带自动锁紧阀门，断开与燃油口连接是自动关闭，避免燃油泄漏。

以上是小编整理的快速密封接头的规格型号分类，和选型需要了解的参数及注意事项。选择一款合适的快速密封接头，能让产品密封性测试、运转测试操作更便捷，提高测试效率和准确度。
